일지관리

개요

사용자가 일정관리와 부서일정관리를 이용할 때 일정에 대한 기록을 남길 때 본 서비스를 이용한다.

설명

패키지 참조 관계

일지관리 패키지는 요소기술의 공통(cmm) 패키지에 대해서만 직접적인 함수적 참조 관계를 가진다. 하지만, 컴포넌트 배포 시 오류 없이 실행되기 위하여 패키지 간의 참조관계에 따라 포맷/날짜/계산, 개인일정관리, 부서일정관리, 전체일정 패키지와 함께 배포 파일을 구성한다.

• 패키지 간 참조 관계 : 협업-일정관리, 문자메시지, 주소록 외 Package Dependency

관련소스

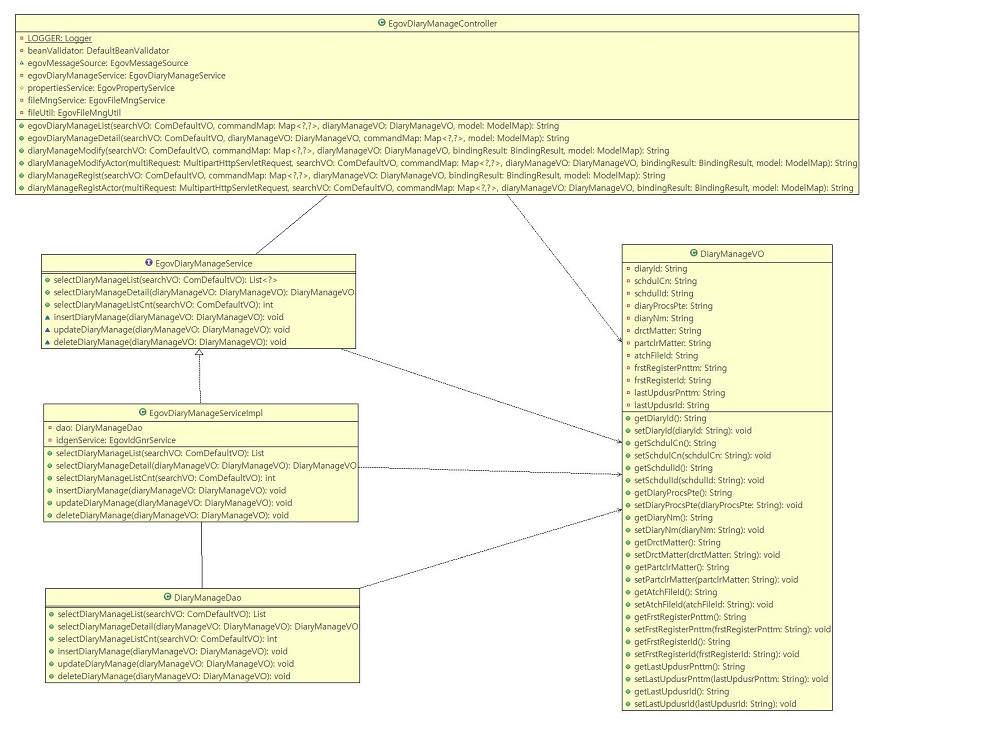

클래스 다이어그램

ID Generation

ID Generation 관련 DDL 및 DML

ID Generation Service를 활용하기 위해서 Sequence 저장테이블인 COMTECOPSEQ에 DIARY_ID 항목을 추가해야 한다.

CREATE TABLE COMTECOPSEQ (table_name varchar(20) NOT NULL,
  		                    next_id NUMERIC(30) NULL,
  		                    PRIMARY KEY (table_name));

INSERT INTO COMTECOPSEQ VALUES('DIARY_ID',1);

ID Generation 환경설정(context-idgn-diaryManage.xml)

<bean name="diaryManageIdGnrService" class="org.egovframe.rte.fdl.idgnr.impl.EgovTableIdGnrServiceImpl" destroy-method="destroy">
    <property name="dataSource" ref="egov.dataSource" />
    <property name="strategy"   ref="DiaryManageInfotrategy" />
    <property name="blockSize"  value="10"/>
    <property name="table"      value="COMTECOPSEQ"/>
    <property name="tableName"  value="DIARY_ID"/>
</bean>
<bean name="DiaryManageInfotrategy" class="org.egovframe.rte.fdl.idgnr.impl.strategy.EgovIdGnrStrategyImpl">
    <property name="prefix"   value="DIARY_" />
    <property name="cipers"   value="14" />
    <property name="fillChar" value="0" />
</bean>

관련테이블

관련기능

일지관리 기능은 일지관리 목록조회, 일지관리 상세조회, 일지관리 등록, 일지관리 수정 기능으로 구성되어 있다.

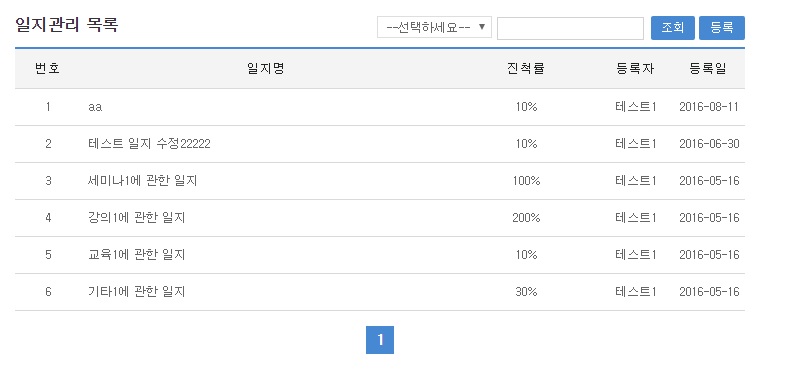

일지관리 목록조회

비즈니스 규칙

관리자가 기존에 등록된 일지관리 정보를 리스트 형태로 조회하고, 등록 버튼을 클릭하여 등록 화면으로 이동할 수 있다.

관련코드

N/A

관련화면 및 수행매뉴얼

일지관리 목록은 페이지 당 10건씩 조회되며 페이징은 10페이지씩 이루어진다. 검색조건은 등록자, 외부인사명에 대해서 수행된다.

페이지 당 검색 범위를 변경하고자 하는 경우

context-properties.xml 파일의 pageUnit, pageSize를 변경한다.(단 해당 설정은 전체 공통서비스 기능에 영향을 미친다.)

조회: 조회하기 위해서는 상단의 검색조건을 선택 후 해당하는 검색문자를 입력 후 조회 버튼을 클릭한다.

등록: 등록하기 위해서는 상단의 등록 버튼을 통해서 일지관리 등록 화면으로 이동한다.

목록 클릭: 일지관리 상세조회 화면으로 이동한다.

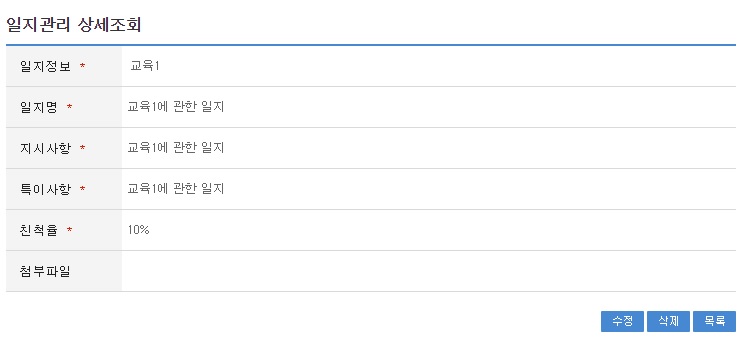

일지관리 상세조회

비즈니스 규칙

일지관리 목록에서 목록 클릭 시 이동되는 화면으로 일지관리에 대한 상세정보를 보여준다.

관련코드

N/A

관련화면 및 수행매뉴얼

수정: 수정버튼 클릭 시 일지관리 수정 화면으로 이동한다.

삭제: 삭제버튼 클릭 시 삭제여부를 확인하는 메시지를 보여주고 삭제처리를 할 수 있다.

목록: 일지관리 목록 화면으로 이동한다.

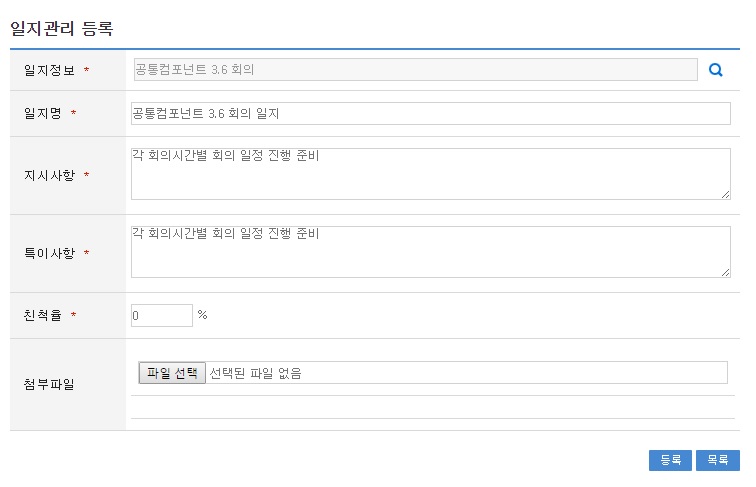

일지관리 등록

비즈니스 규칙

일지관리에 관한 기본정보를 입력하여 저장한다. 입력명 우측의 빨간* 표시는 반드시 입력해야 할 항목을 표시한다.

관련코드

N/A

관련화면 및 수행매뉴얼

등록: 입력한 일지관리 정보가 저장 처리된다.

목록: 일지관리 목록 화면으로 이동한다.

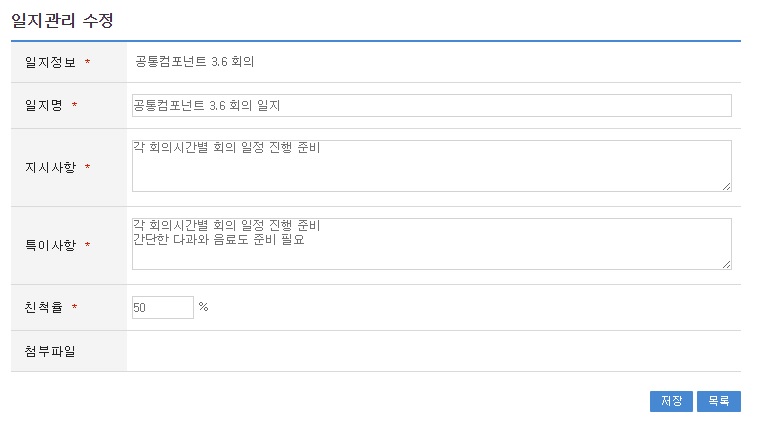

일지관리 수정

비즈니스 규칙

입력한 일지관리 정보를 저장 처리한다. 입력명 우측의 빨간* 표시는 수정 시 반드시 입력해야 할 항목을 표시한다.

관련코드

N/A

관련화면 및 수행매뉴얼

저장: 수정된 정보들이 저장 처리된다.

목록: 일지관리 목록 화면으로 이동한다.
