패키지 간 참조 관계
개요
컴포넌트를 구성하는 패키지 간의 참조관계를 아래 그림과 같이 도식화하였다. 경량화를 통해 상호 참조관계 및 이행 참조를 통한 순환 참조 관계를 모두 제거하였음을 도식적으로 확인할 수 있다. 함수적 참조관계와 UI 또는 업무적 참조관계를 구분하여 참조관계의 종류를 파악할 수 있도록 하였다. 전체 패키지를 함께 표현하는 것은 판독성이 떨어지므로 컴포넌트 분류 단위별로 표현하였다. 패키지에 부여된 색을 통해 서로 다른 분류에 속하는 패키지들을 구분하도록 구성하였다.
참고: 아래 그림의 유효 공통컴포넌트는 공통컴포넌트 배포 파일의 구성 내역의 공통컴포넌트 및 패키지를 참조하시기 바랍니다.
주요 특징
경량화된 참조 구조
- 순환 참조 제거: 상호 참조관계 및 이행 참조를 통한 순환 참조 관계를 모두 제거
- 명확한 의존성: 함수적 참조관계와 UI 또는 업무적 참조관계를 구분하여 표현
- 분류별 구성: 컴포넌트 분류 단위별로 표현하여 판독성 향상
참조 관계 유형
- 함수적 참조: 기능적으로 필요한 의존성 관계
- UI 참조: 사용자 인터페이스 관련 의존성
- 업무적 참조: 비즈니스 로직 관련 의존성
컴포넌트별 참조 관계

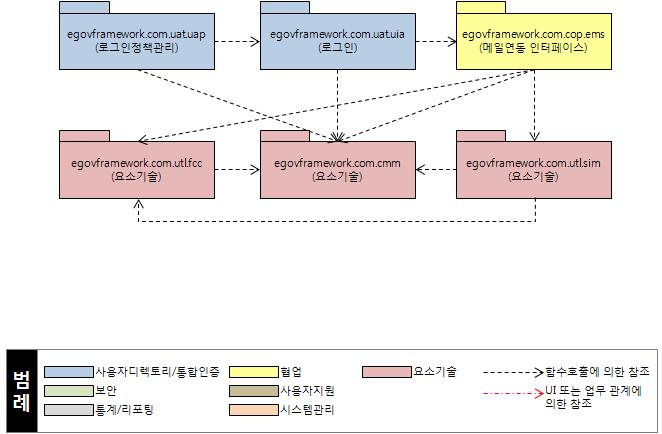

사용자디렉토리/통합인증
사용자디렉토리/통합인증 컴포넌트는 시스템의 기본 인증 및 사용자 관리 기능을 제공한다.

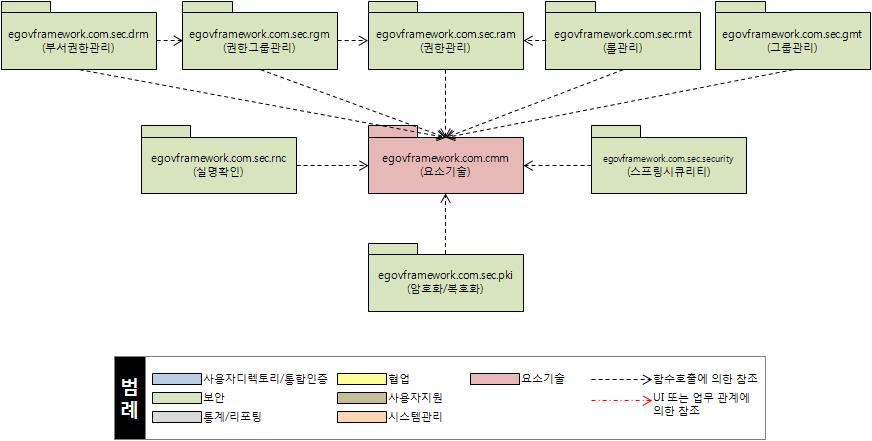

보안
보안 컴포넌트는 시스템의 권한 관리 및 보안 정책을 담당한다.

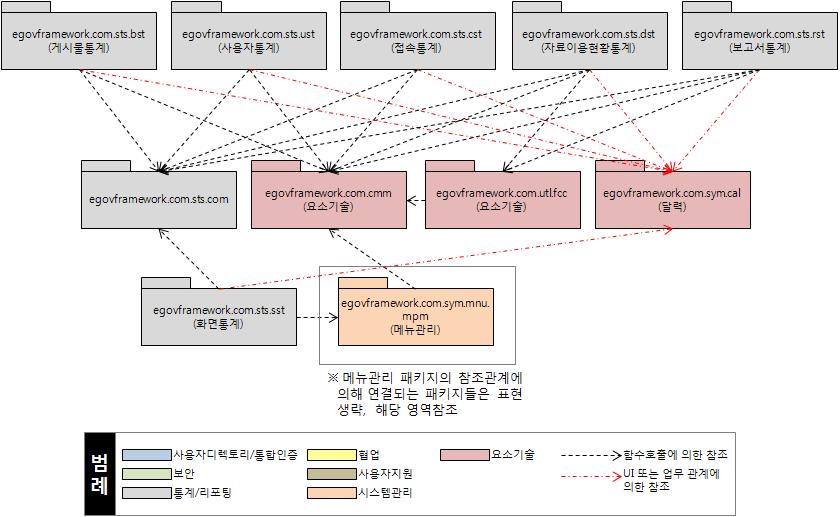

통계/리포팅
통계/리포팅 컴포넌트는 시스템 사용 현황 및 각종 통계 정보를 제공한다.
협업
협업 컴포넌트는 조직 내 협업을 지원하는 다양한 기능을 제공하며, 크게 두 그룹으로 나뉜다.

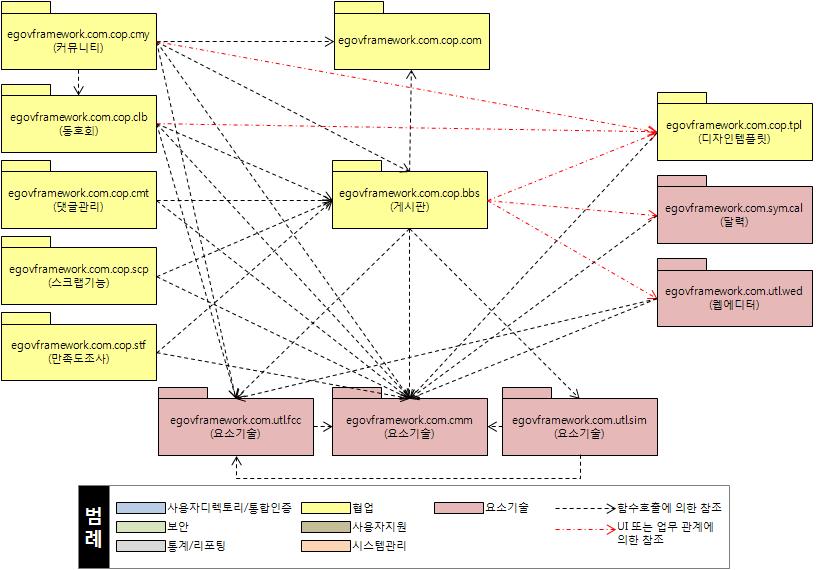

게시판, 커뮤니티(동호회), 블로그

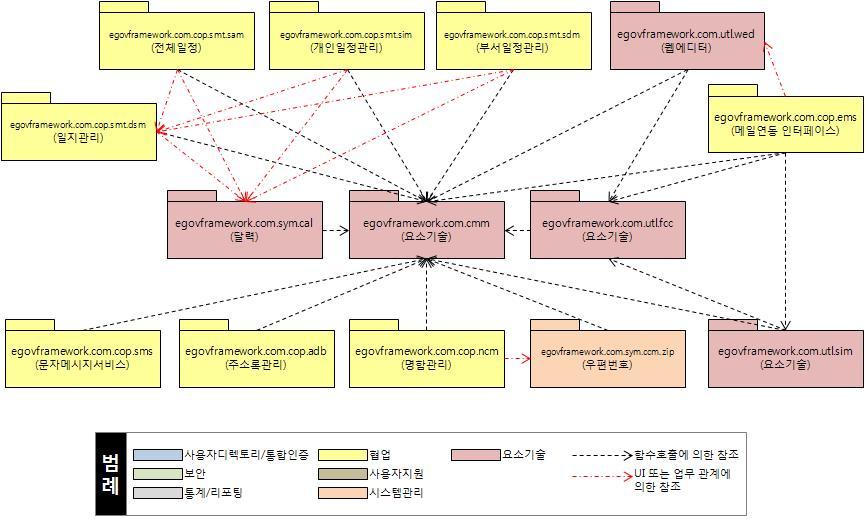

일정관리, 문자메시지, 주소록 외

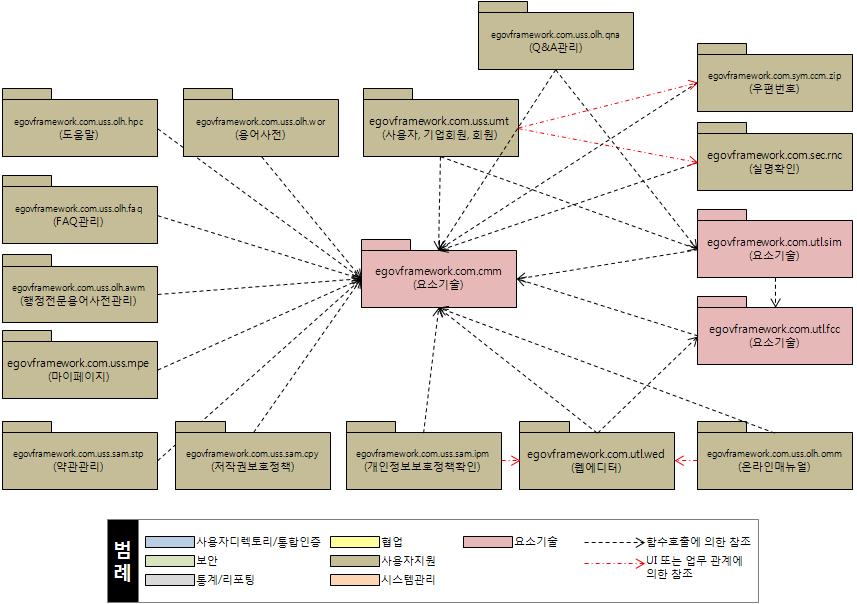

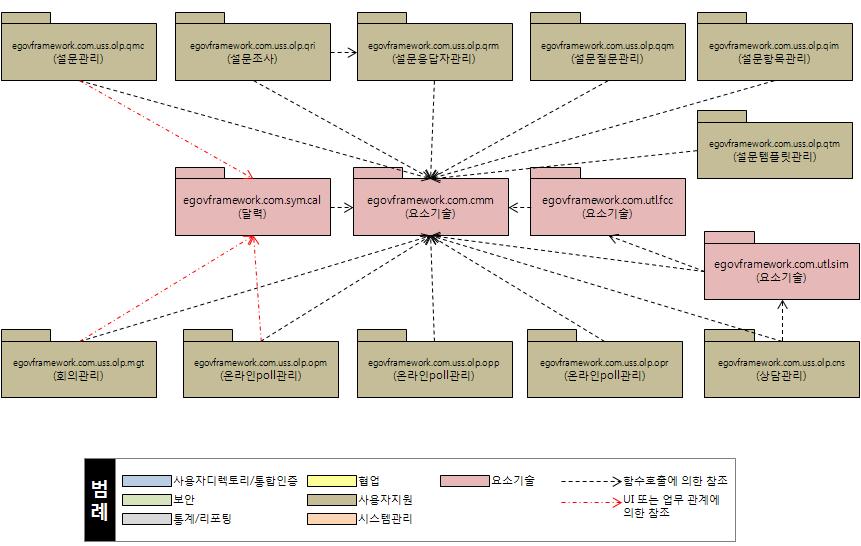

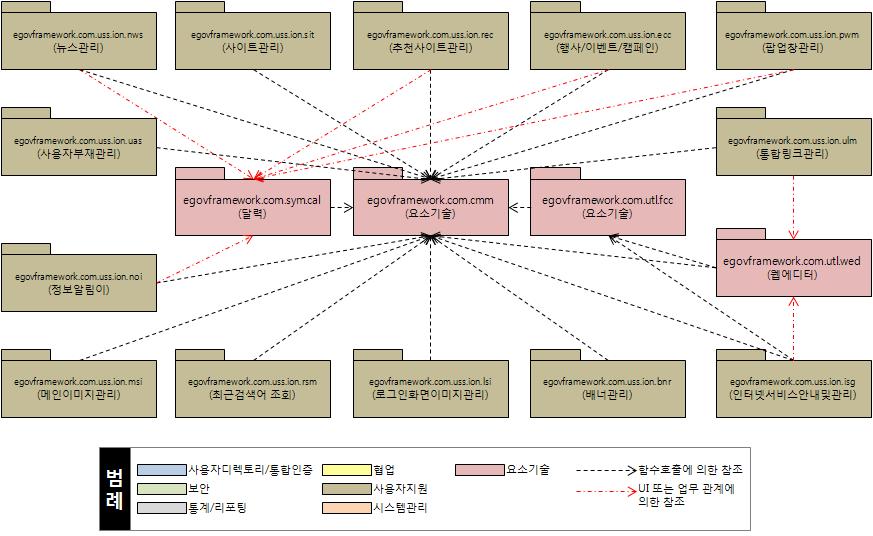

사용자지원
사용자지원 컴포넌트는 시스템 사용자를 위한 다양한 지원 기능을 제공한다.

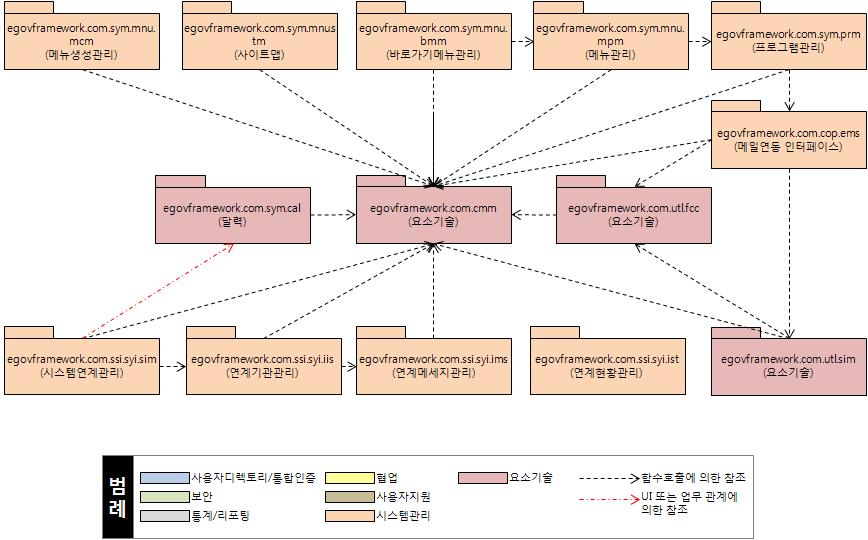

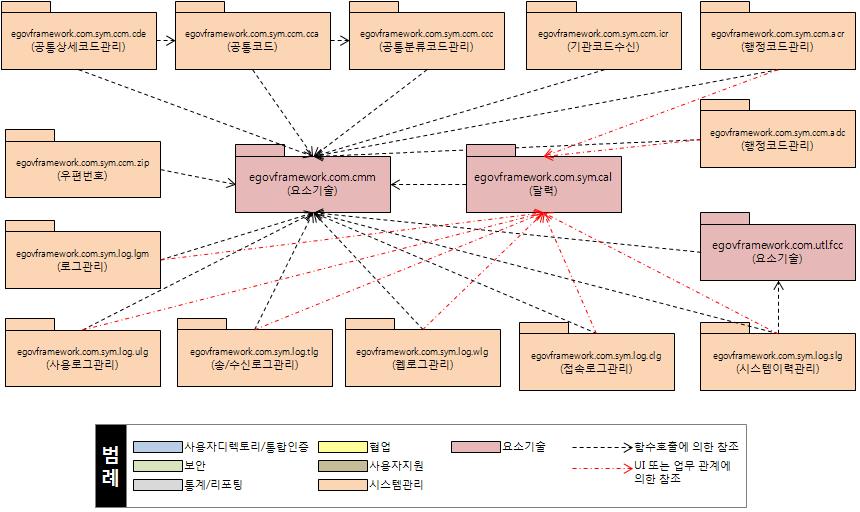

시스템관리
시스템관리 컴포넌트는 시스템 운영 및 관리를 위한 기능을 제공한다.
