네트워크서비스모니터링

개요

네트워크서비스모니터링은 네트워크서비스 상태를 주기적으로 모니터링하는 기능을 제공한다. 모니터링하고자 하는 네트워크서비스는 네트워크서비스대상목록으로 시스템에 등록되어 있어야 한다.

설명

네트워크서비스모니터링은 네트워크서비스모니터링을 등록하기 위한 목적으로 네트워크서비스모니터링의 등록, 수정, 삭제, 조회, 목록조회의 기능을 수반한다.

1. 네트워크서비스모니터링목록조회 : 네트워크서비스모니터링으로 정의된 정보를 최근 등록 순서대로 조회하고, 그 결과 목록을 화면에 반영한다.
2. 네트워크서비스모니터링등록 : 네트워크서비스모니터링정보를 등록하고, 등록 결과를 조회한다.
3. 네트워크서비스모니터링수정 : 기 등록된 네트워크서비스모니터링정보의 항목들을 수정한다.
4. 네트워크서비스모니터링삭제 : 기 등록된 네트워크서비스모니터링정보를 삭제한다.
5. 네트워크서비스모니터링조회 : 등록된 네트워크서비스모니터링정보를 조회한다.
6. 네트워크서비스모니터링로그목록조회 : 네트워크서비스모니터링로그로 정의된 정보를 최근 등록 순서대로 조회하고, 그 결과 목록을 화면에 반영한다.
7. 네트워크서비스모니터링로그조회 : 등록된 네트워크서비스모니터링로그정보를 조회한다.

관련 소스

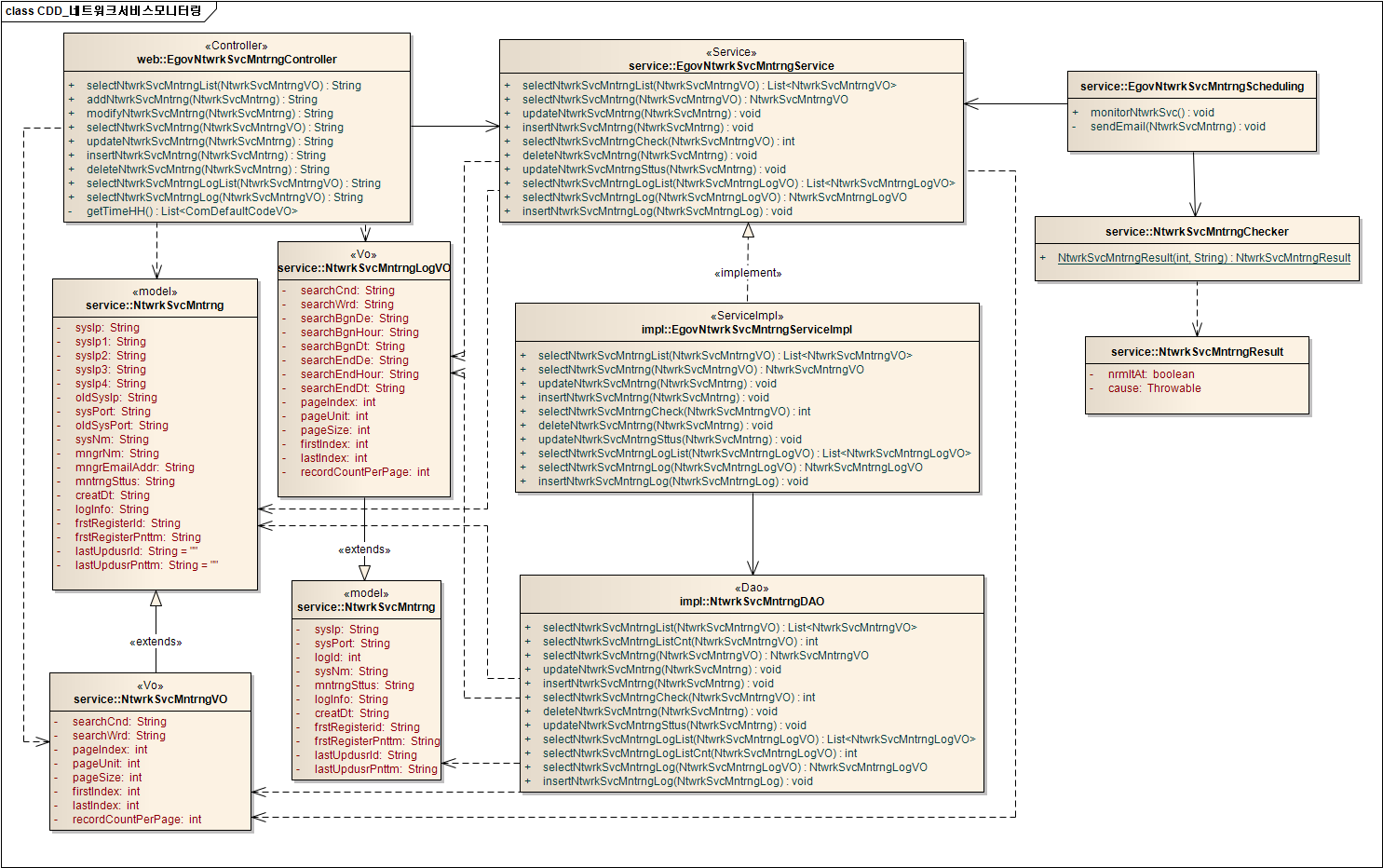

클래스 다이어그램

관련 테이블

ID Generation 관련 DDL 및 DML

ID Generation Service를 활용하기 위해서 Sequence 저장테이블인 COMTECOPSEQ에 NTWRKSVC_LOGID 항목을 추가해야 한다.

CREATE TABLE COMTECOPSEQ (
    table_name varchar(16) NOT NULL,
    next_id DECIMAL(30) NOT NULL,
    PRIMARY KEY (table_name)
);

INSERT INTO COMTECOPSEQ VALUES ('NTWRKSVC_LOGID','0');

ID Generation 환경설정

context-idgn-NtwrkSvcMntrngLog.xml

<bean name="egovNtwrkSvcMntrngLogIdGnrService" class="egovframework.rte.fdl.idgnr.impl.EgovTableIdGnrServiceImpl" destroy-method="destroy">
    <property name="dataSource" ref="egov.dataSource" />
    <property name="strategy"   ref="ntwrkSvcMntrngLogIdStrategy" />
    <property name="blockSize"  value="10" />
    <property name="table"      value="COMTECOPSEQ" />
    <property name="tableName"  value="NTWRKSVC_LOGID" />
</bean>
<bean name="ntwrkSvcMntrngLogIdStrategy" class="egovframework.rte.fdl.idgnr.impl.strategy.EgovIdGnrStrategyImpl">
    <property name="prefix"     value="" />
    <property name="cipers"     value="20" />
    <property name="fillChar"   value="0" />
</bean>

스케줄러 등록

네트워크서비스모니터링 스케줄러를 등록하기 위해서 context-scheduling.xml 파일에 다음과 같이 등록한다.

<!-- 네트워크서비스모니터링 -->
<bean id="ntwrkSvcMntrng"
    class="org.springframework.scheduling.quartz.MethodInvokingJobDetailFactoryBean">
    <property name="targetObject" ref="egovNtwrkSvcMntrngScheduling" />
    <property name="targetMethod" value="monitorNtwrkSvc" />
    <property name="concurrent" value="false" />
</bean>

<!-- 네트워크서비스모니터링 트리거-->
<bean id="ntwrkSvcMntrngTrigger"
    class="org.springframework.scheduling.quartz.SimpleTriggerBean">
    <property name="jobDetail" ref="ntwrkSvcMntrng" />
    <!-- 시작하고 1분후에 실행한다. (milisecond) -->
    <property name="startDelay" value="60000" />
    <!-- 매 10분마다 실행한다. (milisecond) -->
    <property name="repeatInterval" value="600000" />
</bean>

• startDelay는 서버 시작후 몇 초 뒤에 시작할지를 설정한다.(ms 단위 : 현재 1분)
• repeatInterval는 몇 초에 한 번씩 실행될지를 설정한다.(ms 단위 : 현재 10분)

<!-- 모니터링 스케줄러 -->
<bean id="mntrngScheduler" class="org.springframework.scheduling.quartz.SchedulerFactoryBean">
    <property name="triggers">
        <list>
            <ref bean="ntwrkSvcMntrngTrigger" />
        </list>
    </property>
</bean>

참고자료

관련 화면 및 수행 매뉴얼

네트워크서비스모니터링 목록조회

네트워크서비스모니터링 목록은 페이지당 10건씩 조회되며 페이징은 10페이지씩 이루어진다. 검색조건은 시스템명, 시스템IP, 관리자명, 상태에 대해서 수행된다.

• 조회 : 기 등록된 네트워크서비스모니터링의 목록을 조회한다.
• 등록 : 신규 네트워크서비스모니터링을 등록하기 위해서는 상단의 등록 버튼을 통해서 네트워크서비스모니터링 등록 화면으로 이동한다.
• 시스템명클릭 : 해당 네트워크서비스모니터링대상 상세조회 화면으로 이동한다.

네트워크서비스모니터링 등록

네트워크서비스모니터링의 속성정보를 입력한 뒤 등록한다.

• 저장 : 신규 네트워크서비스모니터링을 등록하기 위해서는 네트워크서비스모니터링 속성을 입력한 뒤 하단의 저장 버튼을 통해서 네트워크서비스모니터링을 등록한다.
• 목록 : 네트워크서비스모니터링 목록조회 화면으로 이동한다.

네트워크서비스모니터링 수정

네트워크서비스모니터링의 속성정보를 변경한 후 저장한다.

• 저장 : 기 등록된 네트워크서비스모니터링 속성을 수정한 뒤 하단의 저장 버튼을 통해서 네트워크서비스모니터링정보를 수정한다.
• 목록 : 네트워크서비스모니터링 목록조회 화면으로 이동한다.

네트워크서비스모니터링 상세조회

네트워크서비스모니터링의 속성정보를 조회한다.

• 수정 : 기 등록된 네트워크서비스모니터링 속성을 수정한 뒤 하단의 수정 버튼을 통해서 네트워크서비스모니터링수정화면으로 이동한다.
• 삭제 : 기 등록된 네트워크서비스모니터링정보를 삭제한다.
• 목록 : 네트워크서비스모니터링 목록조회 화면으로 이동한다.

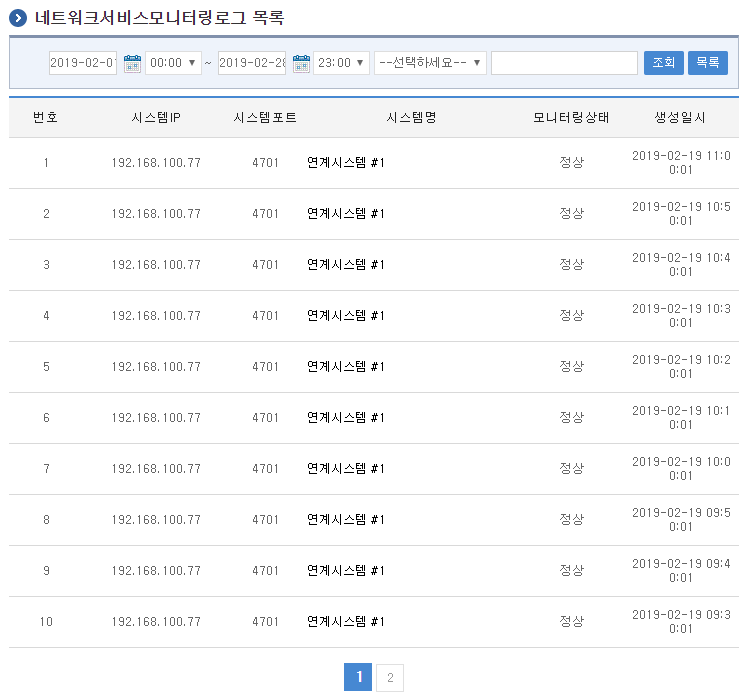

네트워크서비스모니터링로그 목록조회

네트워크서비스모니터링로그 목록은 페이지당 10건씩 조회되며 페이징은 10페이지씩 이루어진다. 검색조건은 시스템명, 시스템IP, 관리자명, 상태, 모니터링시각에 대해서 수행된다.

• 조회 : 기 등록된 네트워크서비스모니터링로그의 목록을 조회한다.
• 시스템명클릭 : 해당 네트워크서비스모니터링로그 상세조회 화면으로 이동한다.

네트워크서비스모니터링로그 상세조회

네트워크서비스모니터링로그의 속성정보를 조회한다.

• 목록 : 네트워크서비스모니터링로그 목록조회 화면으로 이동한다.
