개요

프록시서비스는 네트워크 연결에 대한 프록시 설정을 동적으로 관리하고, 연결에 대한 기본 서비스(telnet, ftp, jdbc 연결)에 대한 로깅을 기록할 수 있는 네트워크 서비스 기능을 제공한다.

활용 예시

프록시서비스는 다음과 같은 상황에서 활용할 수 있다.

• 프록시 서버를 통해 네트워크 연결을 관리하는 경우
• 클라이언트의 프록시 접속 이력을 기록하는 경우
• 서비스별 프록시 설정을 중앙에서 관리하는 경우
• 프록시 접속 로그를 기반으로 운영 현황을 점검하는 경우

설명

프록시서비스는 프록시 설정 정보를 등록·관리하고, 프록시를 통해 발생한 네트워크 연결 로그를 조회하는 기능을 제공한다.

이를 통해 프록시 서버의 설정을 중앙에서 관리하고, 접속 이력을 기록하여 운영 및 장애 분석에 활용할 수 있다.

프록시서비스에서 제공하는 주요 기능은 다음과 같다.

1. 프록시설정목록조회: 프록시설정 정보를 최근 등록 순서대로 조회하고, 그 결과를 화면에 반영한다.
2. 프록시설정등록: 프록시설정 정보를 등록하고, 등록한 결과를 조회한다.
3. 프록시설정수정: 기 등록된 프록시설정 정보를 수정한다.
4. 프록시설정삭제: 기 등록된 프록시설정 정보를 삭제한다.
5. 프록시설정상세조회: 프록시설정 목록에서 선택한 프록시설정 상세정보를 보여준다.
6. 프록시로그생성: 프록시설정을 통해 접속한 클라이언트의 접속 로그를 생성한다.
7. 프록시로그조회: 프록시설정을 통해 접속한 클라이언트의 접속 로그를 확인한다.

관련소스

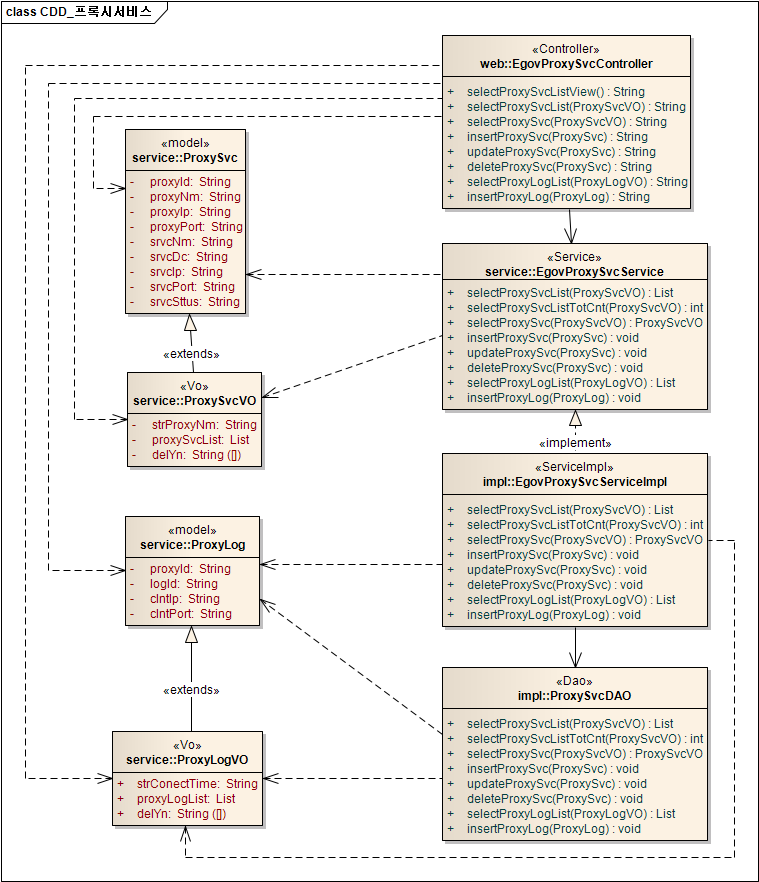

클래스 다이어그램

관련테이블

ID Generation 관련 DDL 및 DML

ID Generation Service를 활용하기 위해서 Sequence 저장테이블인 COMTECOPSEQ에 PROXYSVC_ID, PROXYLOG_ID 항목을 추가해야 한다.

CREATE TABLE COMTECOPSEQ (
    table_name varchar(16) NOT NULL,
    next_id DECIMAL(30) NOT NULL,
    PRIMARY KEY (table_name)
);

INSERT INTO COMTECOPSEQ VALUES ('PROXYSVC_ID','0');
INSERT INTO COMTECOPSEQ VALUES ('PROXYLOG_ID','0');

ID Generation 환경설정 (context-idgn-ProxySvc.xml)

<!-- 프록시서비스 ID -->
<bean name="egovProxySvcIdGnrService" class="egovframework.rte.fdl.idgnr.impl.EgovTableIdGnrServiceImpl" destroy-method="destroy">
    <property name="dataSource" ref="egov.dataSource" />
    <property name="strategy"   ref="ProxySvcIdStrategy" />
    <property name="blockSize"  value="10" />
    <property name="table"      value="COMTECOPSEQ" />
    <property name="tableName"  value="PROXYSVC_ID" />
</bean>
<bean name="ProxySvcIdStrategy" class="egovframework.rte.fdl.idgnr.impl.strategy.EgovIdGnrStrategyImpl">
    <property name="prefix"     value="PXY_" />
    <property name="cipers"     value="16" />
    <property name="fillChar"   value="0" />
</bean>

<!-- 프록시Log ID -->
<bean name="egovProxyLogIdGnrService" class="egovframework.rte.fdl.idgnr.impl.EgovTableIdGnrServiceImpl" destroy-method="destroy">
    <property name="dataSource" ref="egov.dataSource" />
    <property name="strategy"   ref="ProxyLogIdStrategy" />
    <property name="blockSize"  value="10" />
    <property name="table"      value="COMTECOPSEQ" />
    <property name="tableName"  value="PROXYLOG_ID" />
</bean>
<bean name="ProxyLogIdStrategy" class="egovframework.rte.fdl.idgnr.impl.strategy.EgovIdGnrStrategyImpl">
    <property name="prefix"     value="PLG_" />
    <property name="cipers"     value="16" />
    <property name="fillChar"   value="0" />
</bean>

사용 시 주의사항

• ID Generation을 사용하는 경우 COMTECOPSEQ 테이블이 정상적으로 생성되어 있어야 한다.
• 데이터베이스 종류에 맞는 Query XML을 선택하여 적용해야 한다.
• 프록시 로그를 저장하려면 서비스 상태가 정상으로 설정되어 있어야 한다.
• 프록시 서버 정보(IP, Port 등)는 실제 운영 환경에 맞게 설정해야 한다.

참고자료

관련화면 및 수행매뉴얼

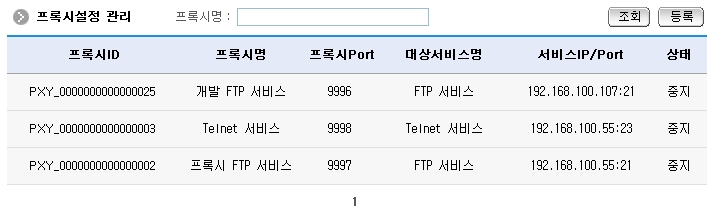

프록시설정 목록조회

프록시설정 목록은 페이지당 10건씩 조회되며 페이징은 10페이지씩 이루어진다. 검색조건은 프록시명에 대해서 수행된다.

• 조회: 기 등록된 프록시설정 목록을 조회한다.
• 등록: 프록시설정정보를 등록하기 위해서는 등록 버튼을 선택하여 프록시설정 등록 화면으로 이동한다.
• 상세조회: 프록시설정의 상세정보를 조회하기 위해 프록시ID를 선택하여 프록시설정 상세조회 화면으로 이동한다.

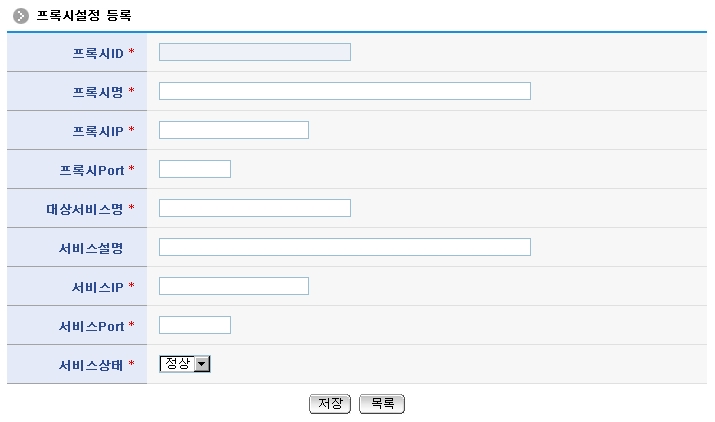

프록시설정 등록

프록시설정 속성정보를 입력한 뒤 등록한다.

• 저장: 신규 프록시설정정보를 등록하기 위해서는 프록시설정정보 속성을 입력한 뒤 하단의 저장 버튼을 통해서 프록시설정정보를 등록한다. 프록시ID는 등록시 자동으로 부여된다.
• 목록: 프록시설정 목록조회 화면으로 이동한다.

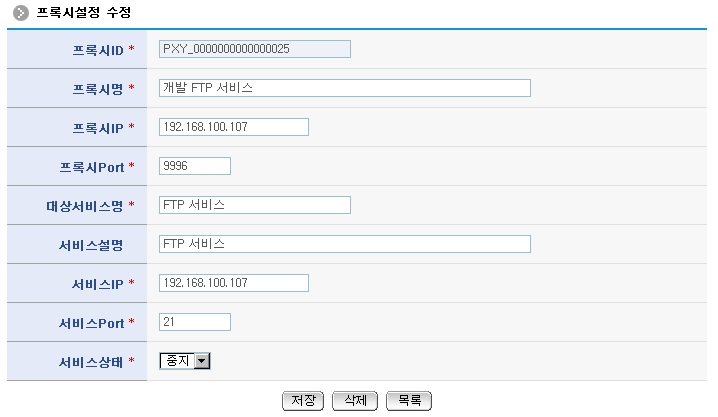

프록시설정 수정

프록시설정 속성정보를 변경한 후 저장한다. 서비스상태정보는 정상일 경우 프록시서비스가 클라이언트 접속에 대한 모니터링 로그기록 동작을 수행하고, 중지일 경우 그 동작을 멈춘다.

• 저장: 프록시설정정보를 수정하기 위해서는 프록시설정정보 속성을 변경한 뒤 하단의 저장 버튼을 통해서 프록시설정정보를 수정한다.
• 삭제: 기 등록된 프록시설정정보를 삭제하기 위해서는 하단의 삭제 버튼을 통해서 프록시설정정보를 삭제한다.
• 목록: 프록시설정정보 목록조회 화면으로 이동한다.

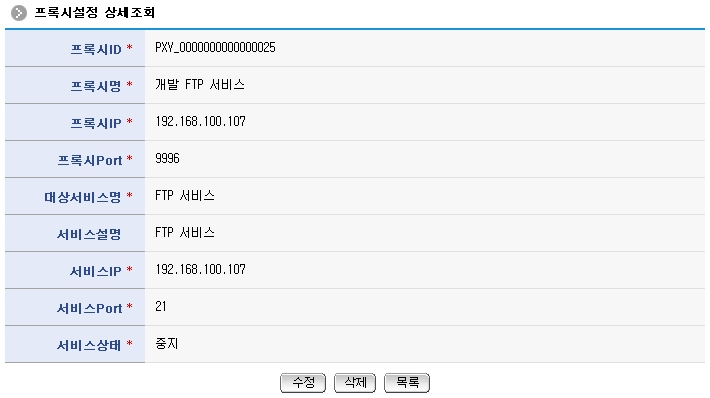

프록시설정 상세조회

프록시설정 목록에서 선택한 프록시설정 상세정보를 보여준다.

• 수정: 프록시설정정보를 수정하기 위해서는 하단의 수정 버튼을 선택한 뒤 프록시설정 수정 화면으로 이동한다.
• 삭제: 기 등록된 프록시설정정보를 삭제하기 위해서는 하단의 삭제 버튼을 통해서 프록시설정정보를 삭제한다.
• 목록: 프록시설정 목록조회 화면으로 이동한다.

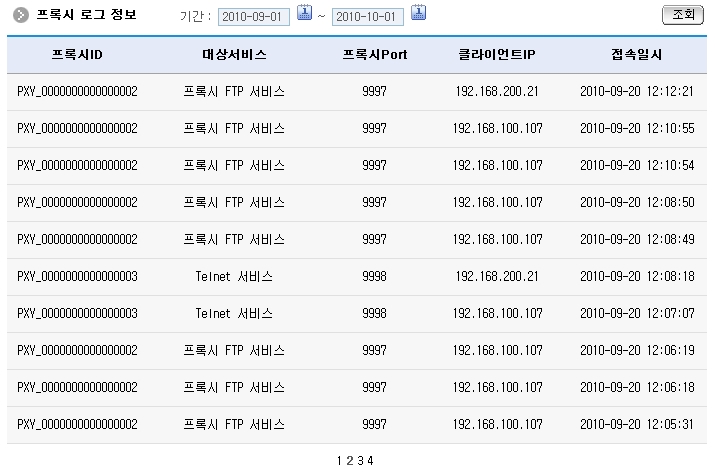

프록시로그 조회

클라이언트는 프록시서비스의 ip, port 접속하면 해당 로그가 생성되고, 그 로그를 조회할 수 있다.

• 조회: 기 등록된 프록시로그 목록을 조회한다.
