송수신모니터링

개요

송수신모니터링은 연계기관과의 송수신 상태를 주기적으로 점검하고 관리하는 기능을 제공한다.

모니터링 대상 연계 정보는 시스템연계관리를 통해 사전에 등록되어 있어야 한다. 송수신 상태를 확인하는 테스트 클래스는 TrsmrcvMntrngChecker 인터페이스를 구현해야 하며, 모니터링 대상 등록 시 해당 구현 클래스를 테스트 클래스명으로 등록하여 사용한다.

설명

송수신모니터링은 모니터링 대상 정보의 등록, 수정, 삭제, 조회 기능과 모니터링 결과에 대한 로그 조회 기능을 제공한다.

주요 기능은 다음과 같다.

1. 송수신모니터링목록조회: 송수신모니터링으로 정의된 정보를 최근 등록 순서대로 조회하고, 그 결과 목록을 화면에 반영한다.
2. 송수신모니터링등록: 송수신모니터링정보를 등록하고, 등록 결과를 조회한다.
3. 송수신모니터링수정: 기 등록된 송수신모니터링정보의 항목들을 수정한다.
4. 송수신모니터링삭제: 기 등록된 송수신모니터링정보를 삭제한다.
5. 송수신모니터링조회: 등록된 송수신모니터링정보를 조회한다.
6. 송수신모니터링로그목록조회: 송수신모니터링로그로 정의된 정보를 최근 등록 순서대로 조회하고, 그 결과 목록을 화면에 반영한다.
7. 송수신모니터링로그조회: 등록된 송수신모니터링로그정보를 조회한다.

관련소스

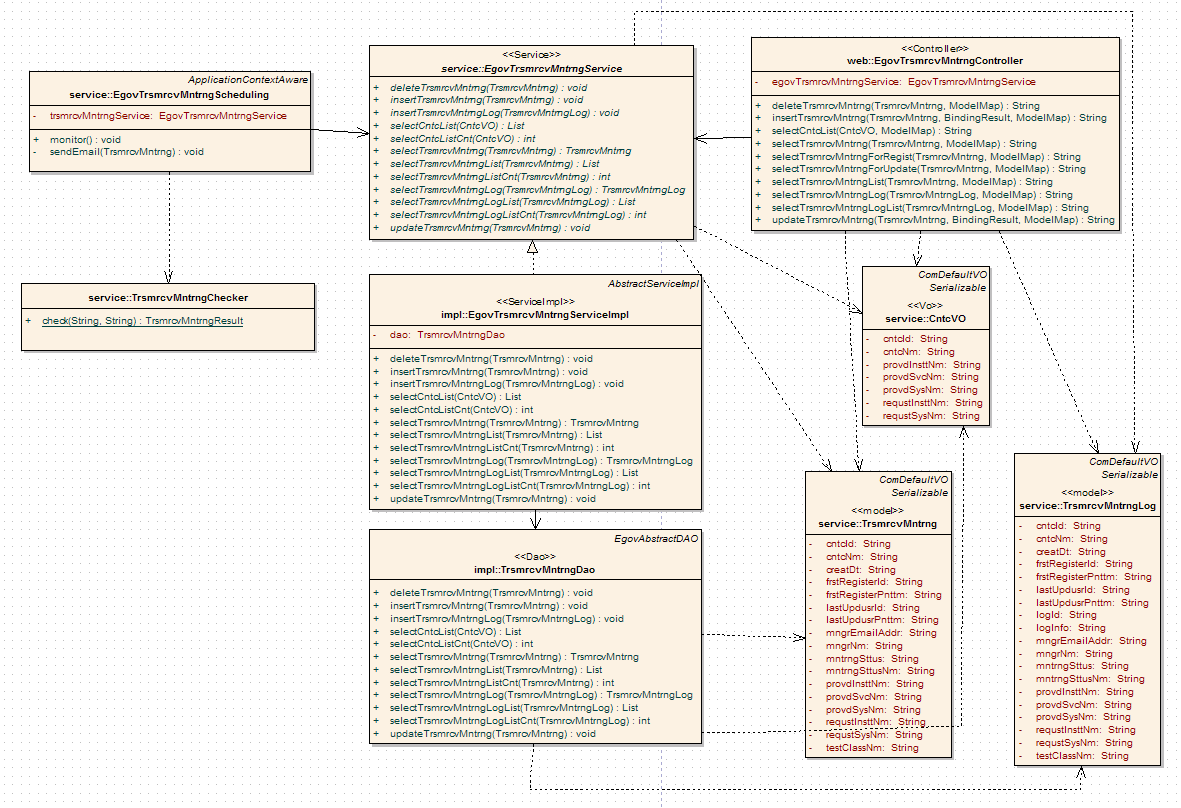

클래스 다이어그램

관련테이블

ID Generation

ID Generation Service를 활용하기 위해서 Sequence 저장테이블인 COMTECOPSEQ에 TR_MNTRNG_LOG_ID 항목을 추가한다.

INSERT INTO COMTECOPSEQ VALUES('TR_MNTRNG_LOG_ID', '0');

스케줄러 등록

송수신모니터링 스케줄러를 등록하기 위해서 context-scheduling.xml 파일에 다음과 같이 등록한다.

<!-- 송수신모니터링 스케줄링 -->
<bean id="trsmrcvMntrng" class="org.springframework.scheduling.quartz.MethodInvokingJobDetailFactoryBean">
    <property name="targetObject" ref="egovTrsmrcvMntrngScheduling" />
    <property name="targetMethod" value="monitor" />
    <property name="concurrent" value="false" />
</bean>

<!-- 송수신모니터링 트리거 -->
<bean id="trsmrcvMntrngTrigger" class="org.springframework.scheduling.quartz.SimpleTriggerBean">
    <property name="jobDetail" ref="trsmrcvMntrng" />
    <property name="startDelay" value="60000" />
    <property name="repeatInterval" value="600000" />
</bean>

• startDelay: 서버 시작 후 모니터링을 시작하기까지의 대기 시간을 설정한다. 단위는 밀리초(ms)이며, 예제의 60000은 1분이다.
• repeatInterval: 모니터링 작업의 반복 실행 주기를 설정한다. 단위는 밀리초(ms)이며, 예제의 600000은 10분이다.

<!-- 모니터링 스케줄러 -->
<bean id="mntrngScheduler" class="org.springframework.scheduling.quartz.SchedulerFactoryBean">
    <property name="triggers">
        <list>
            <ref bean="trsmrcvMntrngTrigger" />
        </list>
    </property>
</bean>

관련화면 및 수행매뉴얼

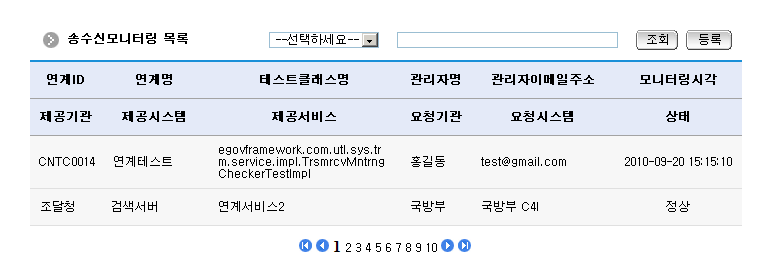

송수신모니터링 목록조회

송수신모니터링 목록은 페이지당 10건씩 조회되며 페이징은 10페이지씩 이루어진다. 검색조건은 연계명, 관리자명에 대해서 수행된다.

• 조회: 기 등록된 송수신모니터링의 목록을 조회한다.
• 등록: 신규 송수신모니터링을 등록하기 위해서는 상단의 등록 버튼을 통해서 송수신모니터링 등록 화면으로 이동한다.

송수신모니터링 등록

송수신모니터링의 속성정보를 입력한 뒤 등록한다.

• 저장: 신규 송수신모니터링을 등록하기 위해서는 송수신모니터링 속성을 입력한 뒤 상단의 저장 버튼을 통해서 송수신모니터링을 등록한다.
• 목록: 송수신모니터링 목록조회 화면으로 이동한다.

송수신모니터링 수정

송수신모니터링의 속성정보를 변경한 후 저장한다.

• 저장: 기 등록된 송수신모니터링 속성을 수정한 뒤 상단의 저장 버튼을 통해서 송수신모니터링정보를 수정한다.
• 목록: 송수신모니터링 목록조회 화면으로 이동한다.

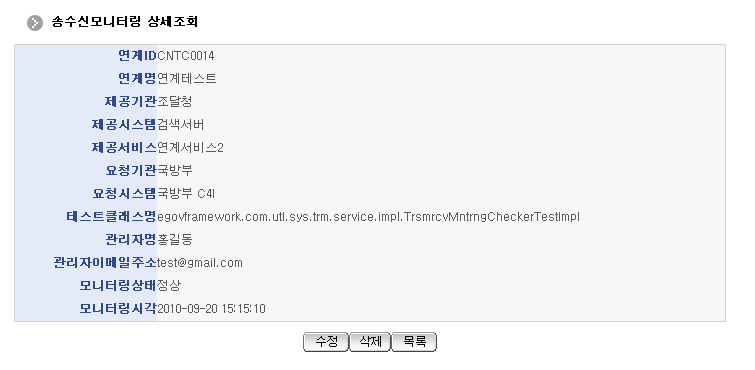

송수신모니터링 상세조회

송수신모니터링의 속성정보를 조회한다.

• 수정: 기 등록된 송수신모니터링 속성을 수정한 뒤 상단의 수정 버튼을 통해서 송수신모니터링수정화면으로 이동한다.
• 삭제: 기 등록된 송수신모니터링정보를 삭제한다.
• 목록: 송수신모니터링 목록조회 화면으로 이동한다.

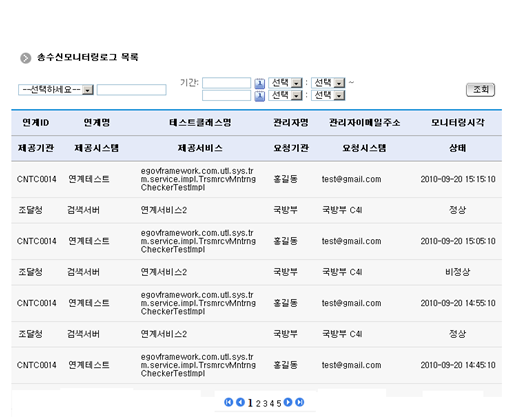

송수신모니터링로그 목록조회

송수신모니터링로그 목록은 페이지당 10건씩 조회되며 페이징은 10페이지씩 이루어진다. 검색조건은 연계명, 관리자명, 모니터링시각에 대해서 수행된다.

• 조회: 기 등록된 송수신모니터링로그의 목록을 조회한다.

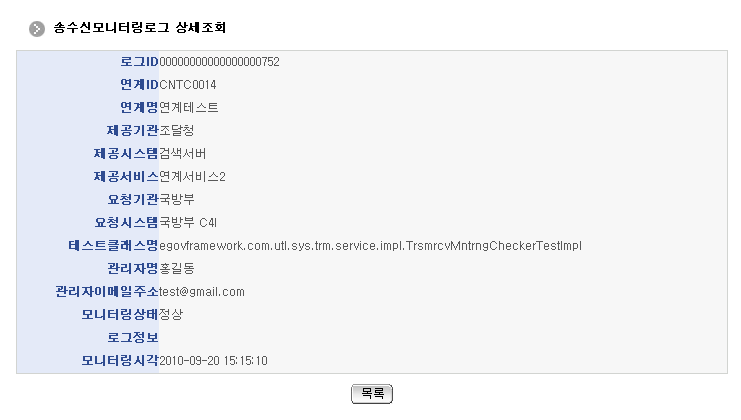

송수신모니터링로그 상세조회

송수신모니터링로그의 속성정보를 조회한다.

• 목록: 송수신모니터링로그 목록조회 화면으로 이동한다.
