접속 통계
접속 통계
개요
사용자가 접속한 현황에 대한 통계자료를 서비스, 개인별에 따라 기간별(연도별, 월별, 일별)로 그래프와 텍스트 형태 두가지 방식으로 제공한다.
- 기능흐름
| 기능명 | 기능 흐름 |
|---|---|
| 접속통계 집계 | 시스템접속정보 요약 배치수행 → 시스템접속요약정보 집계 |
| 접속통계 검색 | 검색조건 입력 → 조건별 접속 통계 검색 |
설명
시스템 접속 통계 수치를 특정 검색 조건에 따라 정보를 조회하는 기능이다.
패키지 참조 관계
접속통계 패키지는 요소기술의 공통(cmm) 패키지와 리포팅 공통(sts.com) 패키지에 대해서 직접적인 함수적 참조 관계를 가진다. 하지만, 컴포넌트 배포 시 오류 없이 실행되기 위하여 패키지 간의 참조관계에 따라 달력 패키지와 함께 배포 파일을 구성한다.
- 패키지 간 참조 관계 : 통계/리포팅 Package Dependency
관련소스
| 유형 | 대상소스명 | 비고 |
|---|---|---|
| Controller | egovframework.com.sts.cst.web.EgovConectStatsController.java | 접속 통계를 위한 컨트롤러 클래스 |
| Service | egovframework.com.sts.cst.service.EgovConectStatsService.java | 접속 통계를 위한 서비스 인터페이스 |
| ServiceImpl | egovframework.com.sts.cst.service.impl.EgovConectStatsServiceImpl.java | 접속 통계를 위한 서비스 구현 클래스 |
| Model | egovframework.com.sts.cst.service.SysLogSummary.java | 접속 통계를 위한 모델 클래스 |
| DAO | egovframework.com.sts.cst.service.impl.ConectStatsDAO.java | 접속 통계를 위한 데이터 처리 클래스 |
| Scheduling | egovframework.com.sym.log.lgm.service.EgovSysLogScheduling.java | 시스템 로그 집계를 위한 스케줄 클래스 |
| JSP | WEB_INF/jsp/egovframework/com/sts/cst/EgovConectStats.jsp | 접속 통계 페이지 |
| Query XML | resources/egovframework/mapper/com/sts/cst/EgovConectStats_SQL_mysql.xml | 접속 통계를 위한 MySQL용 Query XML |
| Query XML | resources/egovframework/mapper/com/sts/cst/EgovConectStats_SQL_cubrid.xml | 접속 통계를 위한 Cubrid용 Query XML |
| Query XML | resources/egovframework/mapper/com/sts/cst/EgovConectStats_SQL_oracle.xml | 접속 통계를 위한 Oracle용 Query XML |
| Query XML | resources/egovframework/mapper/com/sts/cst/EgovConectStats_SQL_tibero.xml | 접속 통계를 위한 Tibero용 Query XML |
| Query XML | resources/egovframework/mapper/com/sts/cst/EgovConectStats_SQL_altibase.xml | 접속 통계를 위한 Altibase용 Query XML |
| Query XML | resources/egovframework/mapper/com/sts/cst/EgovConectStats_SQL_maria.xml | 접속 통계를 위한 Maria용 Query XML |
| Query XML | resources/egovframework/mapper/com/sts/cst/EgovConectStats_SQL_postgres.xml | 접속 통계를 위한 Postgres용 Query XML |
| Query XML | resources/egovframework/mapper/com/sts/cst/EgovConectStats_SQL_goldilocks.xml | 접속 통계를 위한 Goldilocks용 Query XML |
| Message properties | resources/egovframework/message/com/sts/cst/message_ko.properties | 접속 통계 Message properties(한글) |
| Message properties | resources/egovframework/message/com/sts/cst/message_en.properties | 접속 통계 Message properties(영문) |

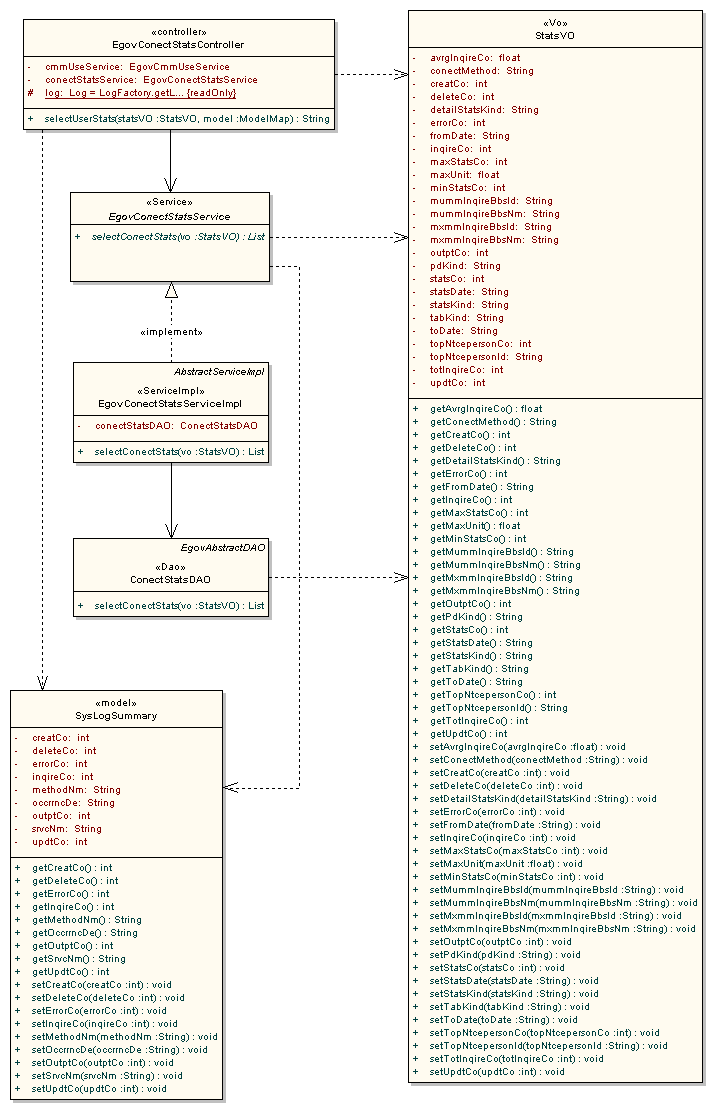

클래스 다이어그램

관련테이블
| 테이블명 | 테이블명(영문) | 비고 |
|---|---|---|
| 시스템로그요약 | COMTSSYSLOGSUMMARY | 시스템로그 요약 정보를 관리한다. |
환경설정
하루에 한번씩 시스템 접속로그 정보를 모두 조회하여 요약하는 작업이 배치형태로 구성되어야 한다.
본 기능은 전자정부 표준프레임워크 실행환경의 scheduling
기능을 활용하여 구성되어있다.
- 작업 클래스 생성(src/main/java/egovframework/com/sym/log/lgm/service/EgovSysLogScheduling.java)
@Service("egovSysLogScheduling")
public class EgovSysLogScheduling {
@Resource(name="EgovSysLogService")
private EgovSysLogService sysLogService;
/**
* 시스템 로그정보를 요약한다.
* 전날의 로그를 요약하여 입력하고, 일주일전의 로그를 삭제한다.
*
* @param
* @return
* @throws Exception
*/
public void sysLogSummary() throws Exception {
sysLogService.logInsertSysLogSummary();
}
}
- 작업 수행 Bean 설정(src/main/resources/egovframework/spring/com/context-scheduling-sym-log-lgm.xml)
<bean id="sysLogging" class="org.springframework.scheduling.quartz.MethodInvokingJobDetailFactoryBean">
<property name="targetObject" ref="egovSysLogScheduling" />
<property name="targetMethod" value="sysLogSummary" />
<property name="concurrent" value="false" />
</bean>
- 트리거 Bean 설정(src/main/resources/egovframework/spring/com/context-scheduling-sym-log-lgm.xml)
<bean id="sysLogTrigger" class="org.springframework.scheduling.quartz.SimpleTriggerBean">
<property name="jobDetail" ref="sysLogging" />
<property name="startDelay" value="60000" />
<property name="repeatInterval" value="3600000" />
</bean>
- 스케줄러 Bean 설정(src/main/resources/egovframework/spring/com/context-scheduling-sym-log-lgm.xml)
<bean id="logSummaryScheduler" class="org.springframework.scheduling.quartz.SchedulerFactoryBean">
<property name="triggers">
<list>
<ref bean="sysLogTrigger" />
</list>
</property>
</bean>
관련기능
접속 통계
비즈니스 규칙
하루 단위로 집계되는 시스템 접속로그 요약 정보를 통해 서비스(메소드), 개인별 접속 통계 자료를 조회한다.
관련코드
N/A

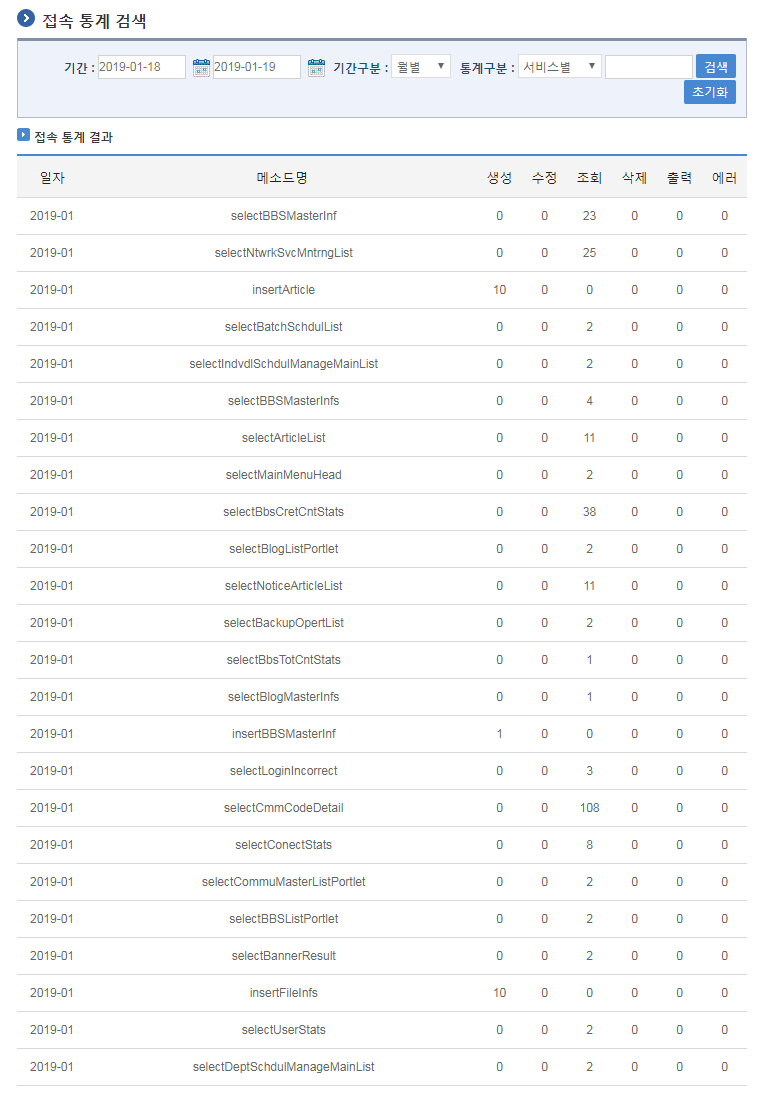

관련화면 및 수행매뉴얼
| Action | URL | Controller method | QueryID |
|---|---|---|---|
| 접속 통계검색 | /sts/cst/selectConectStats.do | selectUserStats | “ConectStatsDAO.selectConectStats” |

기간: 통계 검색을 할 시작-종료 기간을 입력한다.
기간구분: 연도별, 월별, 일별 기간별 통계 형태를 선택한다.
통계구분: 서비스, 개인별 구분을 선택한다.
서비스명입력: 시스템 접속통계를 위해 메소드명을 입력한다.
초기화: 검색 조건을 초기화한다.
참고자료
- 실행환경 참조 : scheduling
