사용자 통계
개요
사용자통계 기능은 각종 사용자 현황에 대한 통계자료를 회원유형, 회원상태, 성별에 따라 기간별(연도별, 월별, 일별)로 그래프와 텍스트 형태 두가지 방식으로 제공한다.
- 기능흐름
기능명 | 기능 흐름 |
---|---|
사용자통계 집계 | 사용자정보 요약 배치수행 → 사용자요약정보 집계 |
사용자통계 검색 | 검색조건 입력 → 조건별 사용자 통계 검색 |
설명
사용자 통계 수치를 특정 검색 조건에 따라 정보를 조회하는 기능이다.
패키지 참조 관계
사용자통계 패키지는 요소기술의 공통(cmm) 패키지와 리포팅 공통(sts.com) 패키지에 대해서 직접적인 함수적 참조 관계를 가진다. 하지만, 컴포넌트 배포 시 오류 없이 실행되기 위하여 패키지 간의 참조관계에 따라 달력 패키지와 함께 배포 파일을 구성한다.
- 패키지 간 참조 관계 : 통계/리포팅 Package Dependency
관련소스
유형 | 대상소스명 | 비고 |
---|---|---|
Controller | egovframework.com.sts.ust.web.EgovUserStatsController.java | 사용자 통계를 위한 컨트롤러 클래스 |
Service | egovframework.com.sts.ust.service.EgovUserStatsService.java | 사용자 통계를 위한 서비스 인터페이스 |
ServiceImpl | egovframework.com.sts.ust.service.impl.EgovUserStatsServiceImpl.java | 사용자 통계를 위한 서비스 구현 클래스 |
Model | egovframework.com.sts.ust.service.UserSummary.java | 사용자 통계를 위한 모델 클래스 |
DAO | egovframework.com.sts.ust.service.impl.UserStatsDAO.java | 사용자 통계를 위한 데이터 처리 클래스 |
Scheduling | egovframework.com.sts.ust.service.EgovUserStatsScheduling.java | 사용자 통계 집계를 위한 스케줄 클래스 |
JSP | WEB_INF/jsp/egovframework/com/sts/ust/EgovUserStats.jsp | 사용자 통계 페이지 |
Query XML | resources/egovframework/mapper/com/sts/ust/EgovUserStats_SQL_mysql.xml | 사용자 통계를 위한 MySQL용 Query XML |
Query XML | resources/egovframework/mapper/com/sts/ust/EgovUserStats_SQL_cubrid.xml | 사용자 통계를 위한 Cubrid용 Query XML |
Query XML | resources/egovframework/mapper/com/sts/ust/EgovUserStats_SQL_oracle.xml | 사용자 통계를 위한 Oracle용 Query XML |
Query XML | resources/egovframework/mapper/com/sts/ust/EgovUserStats_SQL_tibero.xml | 사용자 통계를 위한 Tibero용 Query XML |
Query XML | resources/egovframework/mapper/com/sts/ust/EgovUserStats_SQL_altibase.xml | 사용자 통계를 위한 Altibase용 Query XML |
Query XML | resources/egovframework/mapper/com/sts/ust/EgovUserStats_SQL_maria.xml | 사용자 통계를 위한 Maria용 Query XML |
Query XML | resources/egovframework/mapper/com/sts/ust/EgovUserStats_SQL_postgres.xml | 사용자 통계를 위한 PostgresSQL용 Query XML |
Query XML | resources/egovframework/mapper/com/sts/ust/EgovUserStats_SQL_goldilocks.xml | 사용자 통계를 위한 Goldilocks용 Query XML |
Message properties | resources/egovframework/message/com/sts/ust/message_ko.properties | 사용자 통계 Message properties(한글) |
Message properties | resources/egovframework/message/com/sts/ust/message_en.properties | 사용자 통계 Message properties(영문) |

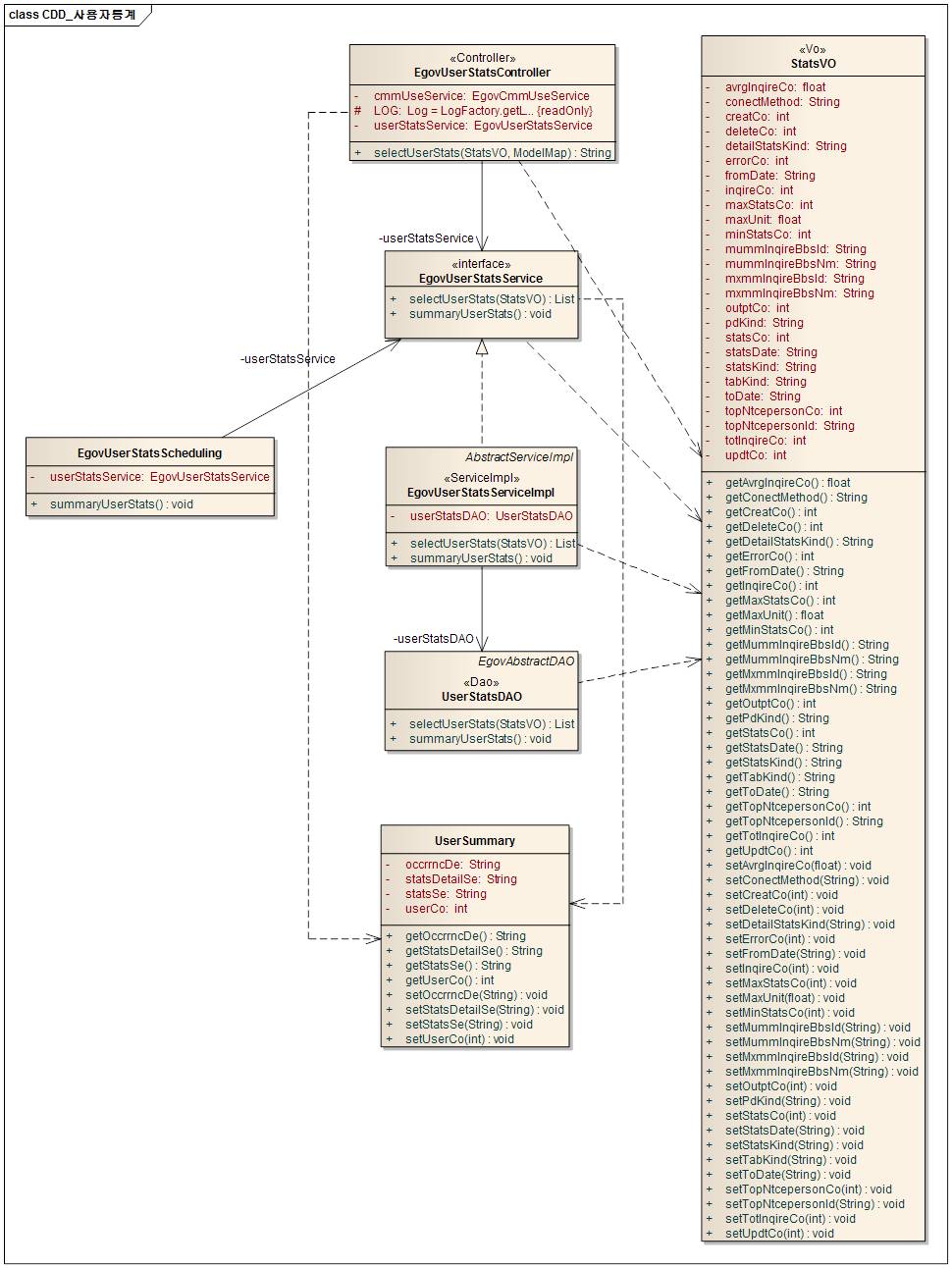

클래스 다이어그램
관련테이블
테이블명 | 테이블명(영문) | 비고 |
---|---|---|
사용자통계요약 | COMTSUSERSUMMARY | 사용자 통계 정보를 관리한다. |
환경설정
하루에 한번씩 사용자 정보를 모두 조회하여 회원유형, 회원상태, 성별 조건에 부합하는 회원수를 요약하는 작업이 배치형태로 구성되어야 한다.
본 기능은 전자정부 표준프레임워크 실행환경의 scheduling
기능을 활용하여 구성되어있다.
- 작업 클래스 생성(src/main/java/egovframework/com/sts/ust/service/EgovUserStatsScheduling.java)
public class EgovUserStatsScheduling {
/** EgovUserStatsService */
@Resource(name = "userStatsService")
private EgovUserStatsService userStatsService;
/**
* 사용자 통계를 위한 집계를 하루단위로 작업하는 배치 프로그램
* @exception Exception
*/
public void summaryUserStats() throws Exception {
userStatsService.summaryUserStats();
}
}
- 작업 수행 Bean 설정(src/main/resources/egovframework/spring/com/context-scheduling-sts-ust.xml)
<bean id="userStats" class="org.springframework.scheduling.quartz.MethodInvokingJobDetailFactoryBean">
<property name="targetObject" ref="egovUserStatsScheduling" />
<property name="targetMethod" value="summaryUserStats" />
<property name="concurrent" value="false" />
</bean>
- 트리거 Bean 설정(src/main/resources/egovframework/spring/com/context-scheduling-sts-ust.xml)
<bean id="userStatsTrigger" class="org.springframework.scheduling.quartz.SimpleTriggerBean">
<property name="jobDetail" ref="userStats" />
<!-- 시작하고 2분후에 실행한다. (milisecond) -->
<property name="startDelay" value="120000" />
<!-- 매 12시간마다 실행한다. (milisecond) -->
<property name="repeatInterval" value="43200000" />
</bean>
- 스케줄러 Bean 설정(src/main/resources/egovframework/spring/com/context-scheduling-sts-ust.xml)
<bean id="statsSummaryScheduler" class="org.springframework.scheduling.quartz.SchedulerFactoryBean">
<property name="triggers">
<list>
<ref bean="userStatsTrigger" />
</list>
</property>
</bean>
관련기능
사용자 통계
비즈니스 규칙
하루 단위로 집계되는 사용자 요약 정보를 통해 조건별 사용자 통계 자료를 조회한다.
관련코드
N/A

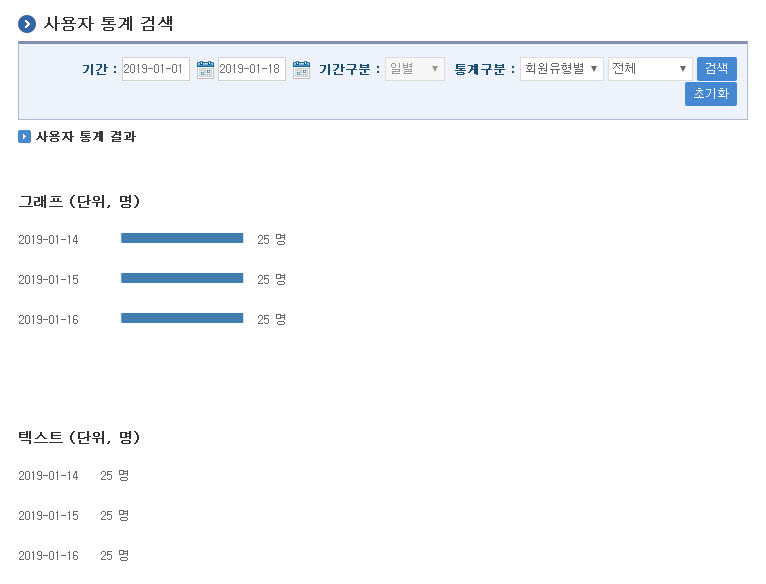

관련화면 및 수행메뉴얼
Action | URL | Controller method | QueryID |
---|---|---|---|
사용자 통계검색 | /sts/ust/selectUserStats.do | selectUserStats | “UserStatsDAO.selectUserStats”, |
기간: 통계 검색을 할 시작-종료 기간을 입력한다.
기간구분: 연도별, 월별, 일별 기간별 통계 형태를 선택한다.
통계구분: 회원유형, 회원상태, 성별 구분을 선택한다.
세부통계구분: 선택된 통계구분에 해당되는 세부 구분을 선택한다.
검색: 조건에 맞는 사용자 통계를 검색한다.
초기화: 검색 조건을 초기화한다.
참고자료
- 실행환경 참조 : scheduling
