기관코드

개요

기관코드수신은 기관코드의 변경정보를 시스템에서 주기적으로 수신 반영하고 변경사항을 관리하는 기능으로 구성되어 있다.

설명

패키지 참조 관계

기관코드수신 패키지는 요소기술의 공통 패키지(cmm)에 대해서만 직접적인 함수적 참조 관계를 가진다. 패키지 간 참조 관계 : 시스템관리 Package Dependency

관련소스

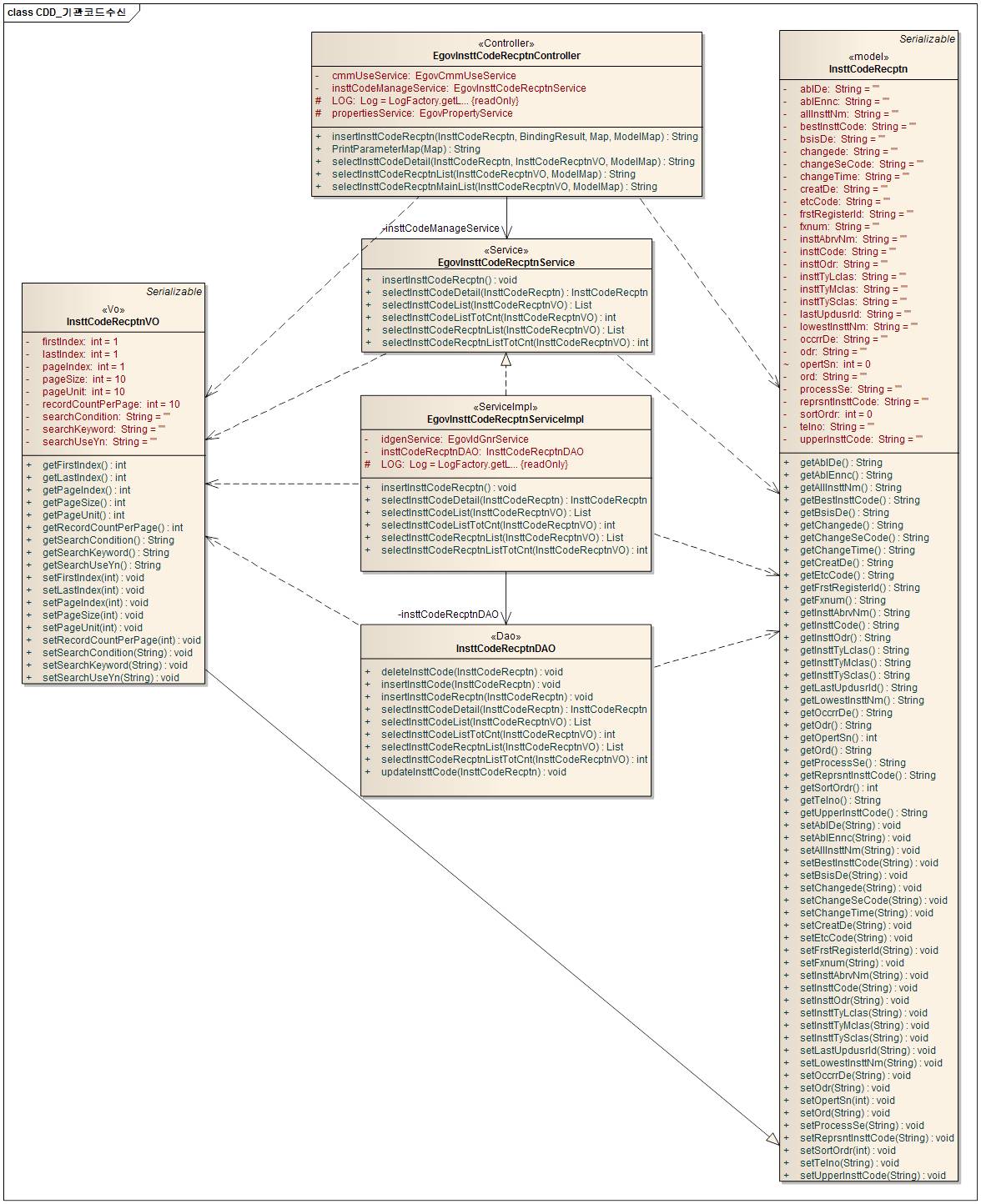

클래스 다이어그램

ID Generation

ID Generation 관련 DDL 및 DML

ID Generation Service를 활용하기 위해서 Sequence 저장테이블인 COMTECOPSEQ에 INSTT_CODE_OPERT 항목을 추가해야 한다.

CREATE TABLE COMTECOPSEQ ( table_name varchar(16) NOT NULL,
           next_id DECIMAL(30) NOT NULL,
           PRIMARY KEY (table_name));
  INSERT INTO COMTECOPSEQ VALUES('INSTT_CODE_OPERT','0');

ID Generation 환경설정(context-idgn-InsttCodeRecptn.xml)

<bean name="egovInsttCodeRecptnIdGnrService"
		class="egovframework.rte.fdl.idgnr.impl.EgovTableIdGnrService"
		destroy-method="destroy">
		<property name="dataSource" ref="egov.dataSource" />
		<property name="blockSize" 	value="1"/>
		<property name="table"	   	value="COMTECOPSEQ"/>
		<property name="tableName"	value="INSTT_CODE_OPERT"/>
	</bean>

관련테이블

환경설정

기관코드수신을 사용하기 위해서는 EDI 모듈을 실행시 필요한 정보를 설정하여야 한다. 이를 지정하기 위해서는 globals.properties 속성 파일에 추가 속성을 설정하여야 한다. globals.properties에 관련된 내용은 요소기술 프로퍼티 및 명령어 쉘스크립트 부분을 참조한다.

// 기관코드수신용
CNTC.INSTTCODE.DIR.rcv       = /home/gccedi/rcv/
CNTC.INSTTCODE.DIR.rcvold    = /home/gccedi/rcvold/
CNTC.INSTTCODE.DIR.bin       = /home/gccedi/bin/
CNTC.INSTTCODE.CMD.edircv    = gcc_edircv
CNTC.INSTTCODE.CMD.edircvmsg = gcc_edircvmsg
CNTC.INSTTCODE.INFO.userid   = 서버인증서아이디
CNTC.INSTTCODE.INFO.userpw   = 서버인증서패스워드

EDI 모듈에 따라 cmd file 이 실행바이너리 파일이거나 쉘스크립트 파일이 올 수 있음.

기관코드수신 scheduler 등록

기관코드수신 및 반영은 스케줄러를 통해 반영된다. 해당 스케줄러를 등록하기 위해서는 …/spring/context-scheduling.xml(예시)에 다음과 같은 스케줄러를 등록한다.

<!-- 기관코드수신 처리 -->
    <bean id="insttCodeReceiver"
        class="org.springframework.scheduling.quartz.MethodInvokingJobDetailFactoryBean">
        <property name="targetObject" ref="InsttCodeRecptnService" />
        <property name="targetMethod" value="insertInsttCodeRecptn" />
        <property name="concurrent" value="false" />
    </bean>

    <bean id="insttCodeReceiverTrigger"
        class="org.springframework.scheduling.quartz.SimpleTriggerBean">
        <property name="jobDetail" ref="insttCodeReceiver" />
        <!-- 시작하고 1분후에 실행한다. (milisecond) -->
        <property name="startDelay" value="60000" />
        <!-- 매 60초마다 실행한다. (milisecond) 데몬 형식으로 계속 기동 중 -->
        <property name="repeatInterval" value="60000" />
    </bean>

    <bean id="insttCodeReceiverScheduler" class="org.springframework.scheduling.quartz.SchedulerFactoryBean">
        <property name="triggers">
            <list>
                <ref bean="insttCodeReceiverTrigger" />
            </list>
        </property>
    </bean>

관련기능

기관코드는 기관코드 수신, 기관코드 수신 목록조회, 기관코드 상세조회 기능으로 구성되어 있다.

기관코드수신

기관코드수신 연계시 연계항목에 따라 DB, Model, ServiceImpl…등 연계항목 관련사항을 수정하여야 한다.

• ServiceImpl 예시

  // 실제 연계 항목 Mapping 작업
  insttCodeRecptn.setChangeSeCode     (strTmp       );    // 명령                       :: 변경구분코드
  insttCodeRecptn.setOccrrDe          (tokenData[ 1]);    // 날짜                       :: 발생일자
  insttCodeRecptn.setEtcCode          (tokenData[ 2]);    // 2자리코드 <적용:기타코드>     :: 기타코드
  insttCodeRecptn.setInsttCode        (tokenData[ 3]);    // 기관코드                    :: 기관코드
  insttCodeRecptn.setAllInsttNm       (tokenData[ 4]);    // 기관명(전체)                :: 전체기관명
  insttCodeRecptn.setLowestInsttNm    (tokenData[ 5]);    // 기관명(최하위)              :: 최하위기관명
  insttCodeRecptn.setInsttAbrvNm      (tokenData[ 6]);    // 기관명(약어)                :: 기관약칭명
  insttCodeRecptn.setOdr              (tokenData[ 7]);    // 차수                       :: 차수
  insttCodeRecptn.setOrd              (tokenData[ 8]);    // 서열                       :: 서열
  insttCodeRecptn.setInsttOdr         (tokenData[ 9]);    // 소속기관차수                :: 기관차수
  insttCodeRecptn.setUpperInsttCode   (tokenData[10]);    // 차상위기관코드               :: 상위기관코드
  insttCodeRecptn.setBestInsttCode    (tokenData[11]);    // 최상위기관코드               :: 최상위기관코드
  insttCodeRecptn.setReprsntInsttCode (tokenData[12]);    // 대표기관코드                :: 대표기관코드
  insttCodeRecptn.setInsttTyLclas     (tokenData[13]);    // 기관유형(대)                :: 기관유형대분류
  insttCodeRecptn.setInsttTyMclas     (tokenData[14]);    // 기관유형(중)                :: 기관유형중분류
  insttCodeRecptn.setInsttTySclas     (tokenData[15]);    // 기관유형(소)                :: 기관유형소분류
  insttCodeRecptn.setTelno            (tokenData[16]);    // 전화번호                    :: 전화번호
  insttCodeRecptn.setFxnum            (tokenData[17]);    // 팩스번호                    :: 팩스번호
  insttCodeRecptn.setCreatDe          (tokenData[18]);    // 생성일자                    :: 생성일자
  insttCodeRecptn.setAblDe            (tokenData[19]);    // 폐지일자                    :: 폐지일자
  insttCodeRecptn.setAblEnnc          (tokenData[20]);    // 폐지구분                    :: 폐지유무
  insttCodeRecptn.setChangede         (tokenData[21]);    // 변경일자                    :: 변경일자
  insttCodeRecptn.setChangeTime       (tokenData[22]);    // 변경시간                    :: 변경시간
  insttCodeRecptn.setBsisDe           (tokenData[23]);    // 기초날짜                    :: 기초일자
  insttCodeRecptn.setSortOrdr         (Integer.parseInt(tokenData[24]));
  // 트리순서(트리서열) <적용:정렬순서>:: 정렬순서


### 기관코드수신 목록조회

#### 비즈니스 규칙

 기관코드수신 목록은 페이지 당 10건씩 조회되며 페이징은 10페이지씩 이루어진다.
 검색조건은 기관코드수신명에 대해서 수행된다.

#### 관련코드

 N/A

#### 관련화면 및 수행매뉴얼

| Action | URL | Controller method | QueryID |
| --- | --- | --- | --- |
| 목록조회 | /sym/ccm/icr/getInsttCodeRecptnList.do | selectInsttCodeRecptnList | "InsttCodeRecptnDAO.selectInsttCodeRecptnList" |
|  |  |  | "InsttCodeRecptnDAO.selectInsttCodeRecptnListTotCnt" |

 페이지 당 검색 범위를 변경하고자 하는 경우
 context-properties.xml 파일의 pageUnit, pageSize를 변경한다.(단 해당 설정은 전체 공통서비스 기능에 영향을 미친다.)

 ![image](./images/sym-orgcode-insttcoderecptnlist.png)

 조회: 조회하기 위해서는 상단의 검색조건을 선택 후 해당하는 검색문자를 입력 후 조회 버튼을 클릭한다.

### 기관코드 상세 조회

#### 비즈니스 규칙

 상세조회에는 삭제 처리가 포함되어 있고 삭제가 성공하면 기관코드수신 목록 화면으로 이동한다.

#### 관련코드

 N/A

#### 관련화면 및 수행매뉴얼

| Action | URL | Controller method | QueryID |
| --- | --- | --- | --- |
| 상세조회 | /sym/ccm/icr/getInsttCodeDetail.do | EgovInsttCodeRecptnController | "InsttCodeRecptnDAO.selectInsttCodeDetail" |

 ![image](./images/sym-orgcode-insttcoderecptndetail.png)

 목록: 기관코드 목록 화면으로 이동한다.
