장애처리결과관리

개요

장애처리결과관리는 시스템 장애발생 시 장애조치내역을 등록하고 처리결과를 조회하는 기능을 제공한다.

설명

장애처리결과관리는 장애처리결과 정보를 관리하기 위한 목적으로 장애신청 정보의 등록, 수정, 삭제, 조회, 목록조회의 기능을 수반한다.

  ① 장애처리목록조회 : 장애처리로 정의된 정보를 최근 등록 순서대로 조회하고, 그 결과 목록을 화면에 반영한다.
  ② 장애처리결과등록 : 장애처리결과정보를 등록하고, 등록 결과를 조회한다.

관련소스

유형	대상소스명	비고
Controller	egovframework.com.sym.tbm.tbp.web.EgovTroblProcessController.java	장애처리결과정보 관리를 위한 controller 클래스
Service	egovframework.com.sym.tbm.tbp.service.EgovTroblProcessService.java	장애처리결과정보 관리를 위한 Service Interface
ServiceImpl	egovframework.com.sym.tbm.tbp.service.impl.EgovTroblProcessServiceImpl.java	장애처리결과정보 관리를 위한 서비스 구현 클래스
DAO	egovframework.com.sym.tbm.tbp.service.impl.TroblProcessDAO.java	장애처리결과정보 관리를 위한 데이터처리 클래스
Model	egovframework.com.sym.tbm.tbp.service.TroblProcess.java	장애처리결과정보 관리를 위한 Model 클래스
VO	egovframework.com.sym.tbm.tbp.service.TroblProcessVO.java	장애처리결과정보 관리를 위한 VO 클래스
JSP	/WEB-INF/jsp/egovframework/com/sym/tbm/tbp/EgovTroblProcessList.jsp	장애처리결과정보 목록조회를 위한 jsp페이지
JSP	/WEB-INF/jsp/egovframework/com/sym/tbm/tbp/EgovTroblProcessRegist.jsp	장애처리결과정보 등록을 위한 jsp페이지
Query XML	resources/egovframework/mapper/com/sym/tbm/tbp/EgovTroblProcess_SQL_altibase.xml	장애처리결과정보 관리를 위한 Altibase용 Query XML
Query XML	resources/egovframework/mapper/com/sym/tbm/tbp/EgovTroblProcess_SQL_cubrid.xml	장애처리결과정보 관리를 위한 Cubrid용 Query XML
Query XML	resources/egovframework/mapper/com/sym/tbm/tbp/EgovTroblProcess_SQL_maria.xml	장애처리결과정보 관리를 위한 MariaDB용 Query XML
Query XML	resources/egovframework/mapper/com/sym/tbm/tbp/EgovTroblProcess_SQL_mysql.xml	장애처리결과정보 관리를 위한 MySQL용 Query XML
Query XML	resources/egovframework/mapper/com/sym/tbm/tbp/EgovTroblProcess_SQL_oracle.xml	장애처리결과정보 관리를 위한 Oracle용 Query XML
Query XML	resources/egovframework/mapper/com/sym/tbm/tbp/EgovTroblProcess_SQL_postgres.xml	장애처리결과정보 관리를 위한 PostgreSQL용 Query XML
Query XML	resources/egovframework/mapper/com/sym/tbm/tbp/EgovTroblProcess_SQL_tibero.xml	장애처리결과정보 관리를 위한 Tibero용 Query XML
Query XML	resources/egovframework/mapper/com/sym/tbm/tbp/EgovTroblProcess_SQL_goldilocks.xml	장애처리결과정보 관리를 위한 Goldilocks용 Query XML
Message properties	resources/egovframework/message/com/sym/tbm/tbp/message_en.properties	장애처리결과정보 관리를 위한 Message properties(영문)
Message properties	resources/egovframework/message/com/sym/tbm/tbp/message_ko.properties	장애처리결과정보 관리를 위한 Message properties(한글)

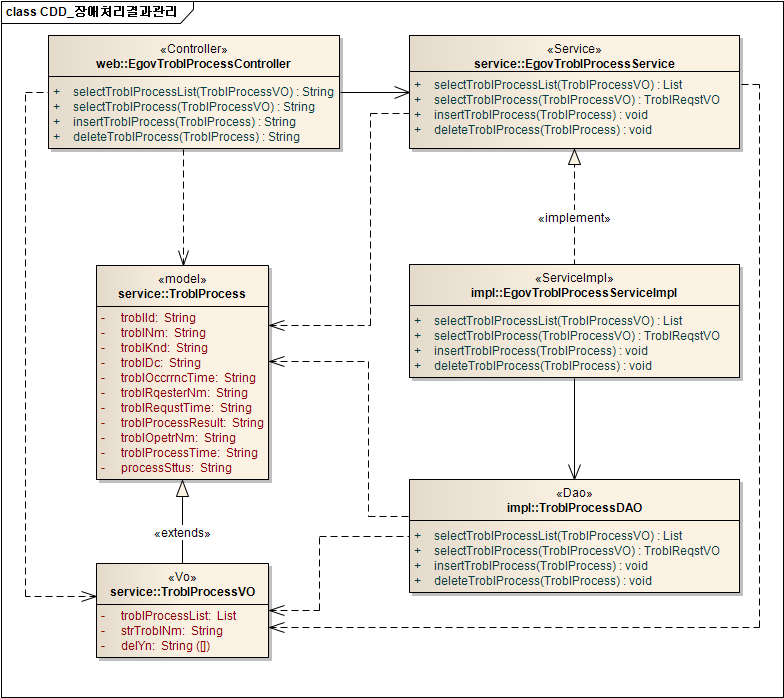

클래스 다이어그램

테이블명	테이블명(영문)	비고
장애정보	COMTNTROBLINFO	시스템 장애발생 시 장애내역에 대한 정보를 관리한다.

관련화면 및 수행메뉴얼

장애처리 목록조회

Action	URL	Controller method	QueryID
조회	/sym/tbm/tbp/selectTroblProcessList.do	selectTroblProcessList	“troblProcessDAO.selectTroblProcessList”
			“troblProcessDAO.selectTroblProcessListTotCnt”

장애처리 목록은 페이지당 10건씩 조회되며 페이징은 10페이지씩 이루어진다. 검색조건은 장애명에 대해서 수행된다.

조회 : 기 등록된 장애처리대상 목록을 조회한다. 등록 : 장애처리결과를 등록하기 위해서는 장애ID를 선택하여 장애처리결과 등록 화면으로 이동한다.

장애처리결과 등록

Action	URL	Controller method	QueryID
등록	/sym/tbm/tbp/addTroblProcess.do	insertTroblProcess	“troblProcessDAO.insertTroblProcess”
삭제	/sym/tbm/tbp/removeTroblProcess.do	deleteTroblProcess	“troblProcessDAO.deleteTroblProcess”

장애처리결과의 속성정보를 입력한 뒤 등록하거나 삭제한다.

등록 : 장애처리결과를 등록하기 위해서는 장애처리결과 속성을 입력한 뒤 하단의 등록 버튼을 통해서 장애처리결과를 등록한다. 삭제 : 기 등록된 장애처리결과를 삭제하기 위해서는 하단의 삭제 버튼을 통해서 장애처리결과를 삭제한다. 목록 : 장애처리 목록조회 화면으로 이동한다.
