로그관리

개요

로그관리는 시스템 사용시 발생하는 각종 로그를 검색, 조회하는 기능을 제공한다.

설명

로그조회는 시스템로그의 등록, 조회, 목록, 삭제, 요약의 기능을 수반한다.

① 로그등록 : 로그정보를 등록한다. - AOP 기능을 이용 ② 로그조회 : 로그정보의 상세내용을 조회한다. ③ 로그목록 : 로그정보의 목록을 검색, 조회한다. ④ 로그삭제 : 로그정보를 삭제한다. - 실행환경의 Scheduling 기능을 이용 ⑤ 로그요약 : 로그정보를 요약하여 Summary를 생성한다. - 실행환경의 Scheduling 기능을 이용

패키지 참조 관계

로그관리 패키지는 요소기술의 공통(cmm) 패키지에 대해서만 직접적인 함수적 참조 관계를 가진다. 패키지 간 참조 관계 : 시스템관리 Package Dependency

유형	대상소스명	비고
Controller	egovframework.com.sym.log.lgm.web.EgovSysLogController.java	로그관리를 위한 컨트롤러 클래스
Service	egovframework.com.sym.log.lgm.service.EgovSysLogService.java	로그관리를 위한 서비스 인터페이스
ServiceImpl	egovframework.com.sym.log.lgm.service.impl.EgovSysLogServiceImpl.java	로그관리를 위한 서비스 구현 클래스
Model	egovframework.com.sym.log.lgm.service.SysLog.java	로그관리를 위한 Model 클래스
DAO	egovframework.com.sym.log.lgm.service.impl.SysLogDAO.java	로그관리를 위한 데이터처리 클래스
Aspect	egovframework.com.sym.log.lgm.service.EgovSysLogAspect.java	로그 등록을 위한 Aspect 클래스
Scheduler	egovframework.com.sym.log.lgm.service.EgovSysLogScheduling.java	로그 삭제, 요약을 위한 Scheduling 클래스
JSP	/WEB-INF/jsp/egovframework/com/sym/log/lgm/EgovSysLogList.jsp	로그 목록을 위한 jsp페이지
JSP	/WEB-INF/jsp/egovframework/com/sym/log/lgm/EgovSysLogDetail.jsp	로그 조회를 위한 jsp페이지
Query XML	resources/egovframework/mapper/com/sym/log/lgm/EgovSysLog_SQL_altibase.xml	로그관리를 위한 Altibase용 Query XML
Query XML	resources/egovframework/mapper/com/sym/log/lgm/EgovSysLog_SQL_cubrid.xml	로그관리를 위한 Cubrid용 Query XML
Query XML	resources/egovframework/mapper/com/sym/log/lgm/EgovSysLog_SQL_maria.xml	로그관리를 위한 MariaDB용 Query XML
Query XML	resources/egovframework/mapper/com/sym/log/lgm/EgovSysLog_SQL_mysql.xml	로그관리를 위한 MySQL용 Query XML
Query XML	resources/egovframework/mapper/com/sym/log/lgm/EgovSysLog_SQL_oracle.xml	로그관리를 위한 Oracle용 Query XML
Query XML	resources/egovframework/mapper/com/sym/log/lgm/EgovSysLog_SQL_postgres.xml	로그관리를 위한 PostgreSQL용 Query XML
Query XML	resources/egovframework/mapper/com/sym/log/lgm/EgovSysLog_SQL_tibero.xml	로그관리를 위한 Tibero용 Query XML
Query XML	resources/egovframework/mapper/com/sym/log/lgm/EgovSysLog_SQL_goldilocks.xml	로그관리를 위한 Goldilocks용 Query XML
Idgen XML	resources/egovframework/spring/com/idgn/context-idgn-SysLog.xml	로그관리 Id생성 Idgen XML
Scheduler XML	resources/egovframework/spring/com/scheduling/context-scheduling-sym-log-lgm.xml	로그관리 Scheduler 설정 XML
AOP XML	resources/egovframework/spring/com/context-syslogaop.xml	로그관리 AOP 설정 XML
Message properties	resources/egovframework/message/com/sym/log/lgm/message_ko.properties	로그관리를 위한 Message properties(한글)
Message properties	resources/egovframework/message/com/sym/log/lgm/message_en.properties	로그관리를 위한 Message properties(영문)

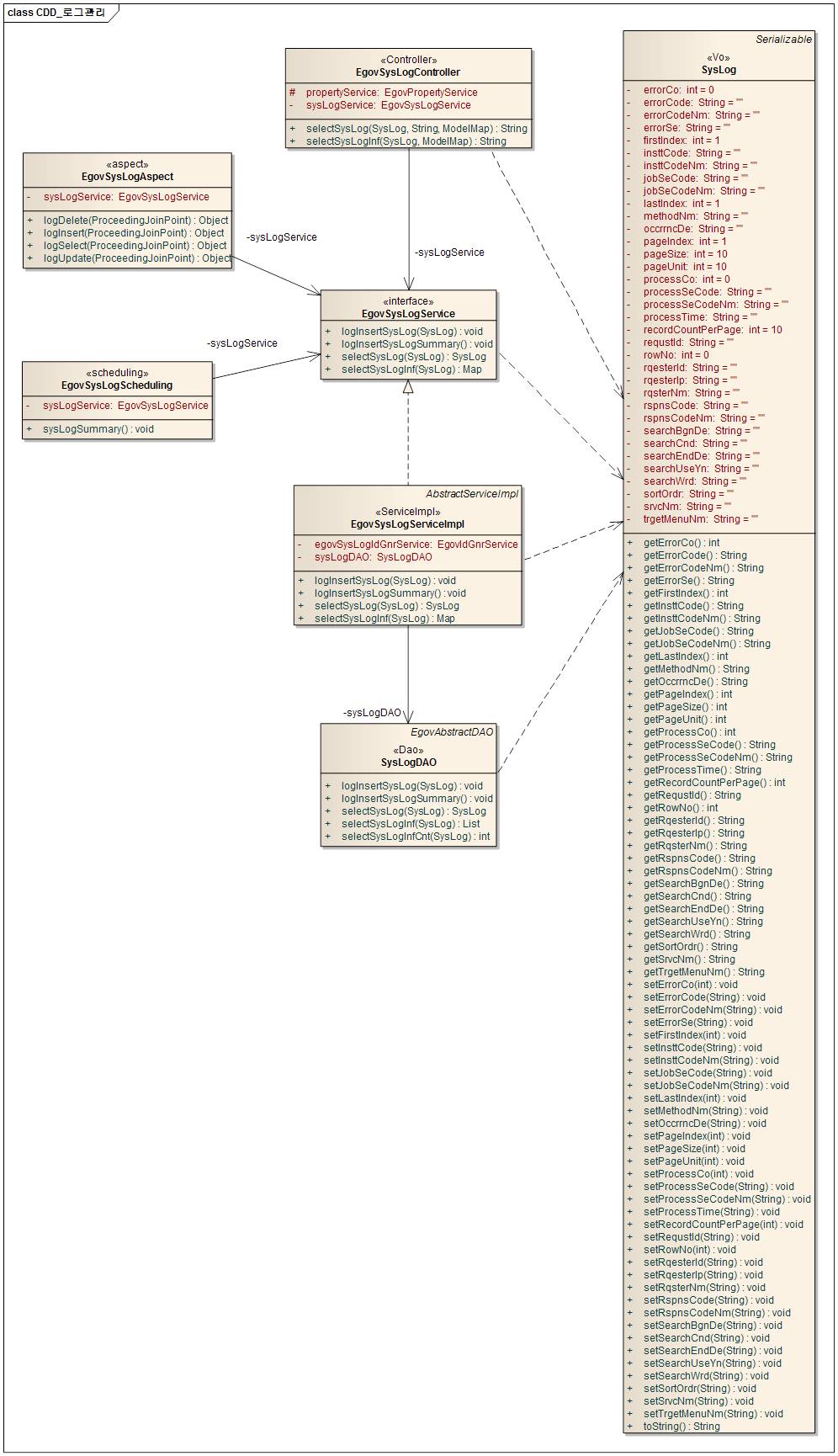

클래스 다이어그램

ID Generation

ID Generation 관련 DDL 및 DML

ID Generation Service를 활용하기 위해서 Sequence 저장테이블인 COMTECOPSEQ에 SYSLOG_ID 항목을 추가한다.

CREATE TABLE COMTECOPSEQ( TABLE_NAME VARCHAR(20) NOT NULL,
	                  NEXT_ID    NUMERIC(30) NULL,
	                  PRIMARY KEY (TABLE_NAME));

  INSERT INTO COMTECOPSEQ VALUES('SYSLOG_ID','1');

ID Generation 환경설정(context-idgn-SysLog.xml)

<bean name="egovSysLogIdGnrService"
    class="egovframework.rte.fdl.idgnr.impl.EgovTableIdGnrService"
    destroy-method="destroy">
    <property name="dataSource" ref="egov.dataSource" />
    <property name="strategy"   ref="sysLogStrategy" />
    <property name="blockSize"  value="10"/>
    <property name="table"      value="COMTECOPSEQ"/>
    <property name="tableName"  value="SYSLOG_ID"/>
  </bean>

  <bean name="sysLogStrategy"
    class="egovframework.rte.fdl.idgnr.impl.strategy.EgovIdGnrStrategyImpl">
    <property name="prefix" value="SYSLOG_" />
    <property name="cipers" value="13" />
    <property name="fillChar" value="0" />
  </bean>

테이블

테이블명	테이블명(영문)	비고
시스템로그	COMTNSYSLOG	시스템로그 정보를 관리한다.
시스템로그요약	COMTSSYSLOGSUMMARY	시스템로그 요약정보를 관리한다.

AOP

context-syslogaop.xml

<bean id="syslog" class="egovframework.com.sym.log.lgm.service.EgovSysLogAspect" />

	<aop:config>
		<aop:aspect id="sysLogAspect" ref="syslog">
			<!--  insert로 시작되는 service Method -->
			<aop:around pointcut="execution(public * egovframework.com..impl.*Impl.insert*(..))" method="logInsert" />
			<!--  update로 시작되는 service Method -->
			<aop:around pointcut="execution(public * egovframework.com..impl.*Impl.update*(..))" method="logUpdate" />
			<!--  delete로 시작되는 service Method -->
			<aop:around pointcut="execution(public * egovframework.com..impl.*Impl.delete*(..))" method="logDelete" />
			<!--  select로 시작되는 service Method -->
			<aop:around pointcut="execution(public * egovframework.com..impl.*Impl.select*(..))" method="logSelect" />
		</aop:aspect>
	</aop:config>

시스템로그 등록 기능구현을 위하여 AOP를 설정한다. 시스템로그 등록 기능구현을 위하여 EgovSysLogAspect 클래스를 생성한다.

package egovframework.com.sym.log.lgm.service;
import javax.annotation.Resource;
import org.aspectj.lang.ProceedingJoinPoint;
import org.springframework.util.StopWatch;
import egovframework.com.cmm.LoginVO;
import egovframework.com.cmm.util.EgovUserDetailsHelper;
public class EgovSysLogAspect {
@Resource(name="EgovSysLogService")
private EgovSysLogService sysLogService;
/**
* 시스템 로그정보를 생성한다.
* service Class의 insert로 시작되는 Method
*
* @param ProceedingJoinPoint
* @return Object
* @throws Exception
*/
public Object logInsert(ProceedingJoinPoint joinPoint) throws Throwable {
StopWatch stopWatch = new StopWatch();
try {
stopWatch.start();
Object retValue = joinPoint.proceed();
return retValue;
} catch (Throwable e) {
throw e;
} finally {
stopWatch.stop();
SysLog sysLog = new SysLog();
String className = joinPoint.getTarget().getClass().getName();
String methodName = joinPoint.getSignature().getName();
String processSeCode = "C";
String processTime = Long.toString(stopWatch.getTotalTimeMillis());
String uniqId = "";
String ip = "";
/* Authenticated  */
Boolean isAuthenticated = EgovUserDetailsHelper.isAuthenticated();
if(isAuthenticated.booleanValue()) {
LoginVO user = (LoginVO)EgovUserDetailsHelper.getAuthenticatedUser();
uniqId = user.getUniqId();
ip = user.getIp();
}
sysLog.setSrvcNm(className);
sysLog.setMethodNm(methodName);
sysLog.setProcessSeCode(processSeCode);
sysLog.setProcessTime(processTime);
sysLog.setRqesterId(uniqId);
sysLog.setRqesterIp(ip);
sysLogService.logInsertSysLog(sysLog);
}
}
/**
* 시스템 로그정보를 생성한다.
* service Class의 update로 시작되는 Method
*
* @param ProceedingJoinPoint
* @return Object
* @throws Exception
*/
public Object logUpdate(ProceedingJoinPoint joinPoint) throws Throwable {
StopWatch stopWatch = new StopWatch();
try {
stopWatch.start();
Object retValue = joinPoint.proceed();
return retValue;
} catch (Throwable e) {
throw e;
} finally {
stopWatch.stop();
SysLog sysLog = new SysLog();
String className = joinPoint.getTarget().getClass().getName();
String methodName = joinPoint.getSignature().getName();
String processSeCode = "U";
String processTime = Long.toString(stopWatch.getTotalTimeMillis());
String uniqId = "";
String ip = "";
/* Authenticated  */
Boolean isAuthenticated = EgovUserDetailsHelper.isAuthenticated();
if(isAuthenticated.booleanValue()) {
LoginVO user = (LoginVO)EgovUserDetailsHelper.getAuthenticatedUser();
uniqId = user.getUniqId();
ip = user.getIp();
}
sysLog.setSrvcNm(className);
sysLog.setMethodNm(methodName);
sysLog.setProcessSeCode(processSeCode);
sysLog.setProcessTime(processTime);
sysLog.setRqesterId(uniqId);
sysLog.setRqesterIp(ip);
sysLogService.logInsertSysLog(sysLog);
}
}
/**
* 시스템 로그정보를 생성한다.
* service Class의 delete로 시작되는 Method
*
* @param ProceedingJoinPoint
* @return Object
* @throws Exception
*/
public Object logDelete(ProceedingJoinPoint joinPoint) throws Throwable {
StopWatch stopWatch = new StopWatch();
try {
stopWatch.start();
Object retValue = joinPoint.proceed();
return retValue;
} catch (Throwable e) {
throw e;
} finally {
stopWatch.stop();
SysLog sysLog = new SysLog();
String className = joinPoint.getTarget().getClass().getName();
String methodName = joinPoint.getSignature().getName();
String processSeCode = "D";
String processTime = Long.toString(stopWatch.getTotalTimeMillis());
String uniqId = "";
String ip = "";
/* Authenticated  */
Boolean isAuthenticated = EgovUserDetailsHelper.isAuthenticated();
if(isAuthenticated.booleanValue()) {
LoginVO user = (LoginVO)EgovUserDetailsHelper.getAuthenticatedUser();
uniqId = user.getUniqId();
ip = user.getIp();
}
sysLog.setSrvcNm(className);
sysLog.setMethodNm(methodName);
sysLog.setProcessSeCode(processSeCode);
sysLog.setProcessTime(processTime);
sysLog.setRqesterId(uniqId);
sysLog.setRqesterIp(ip);
sysLogService.logInsertSysLog(sysLog);
}
}
/**
* 시스템 로그정보를 생성한다.
* service Class의 select로 시작되는 Method
*
* @param ProceedingJoinPoint
* @return Object
* @throws Exception
*/
public Object logSelect(ProceedingJoinPoint joinPoint) throws Throwable {
StopWatch stopWatch = new StopWatch();
try {
stopWatch.start();
Object retValue = joinPoint.proceed();
return retValue;
} catch (Throwable e) {
throw e;
} finally {
stopWatch.stop();
SysLog sysLog = new SysLog();
String className = joinPoint.getTarget().getClass().getName();
String methodName = joinPoint.getSignature().getName();
String processSeCode = "R";
String processTime = Long.toString(stopWatch.getTotalTimeMillis());
String uniqId = "";
String ip = "";
/* Authenticated  */
Boolean isAuthenticated = EgovUserDetailsHelper.isAuthenticated();
if(isAuthenticated.booleanValue()) {
LoginVO user = (LoginVO)EgovUserDetailsHelper.getAuthenticatedUser();
uniqId = user.getUniqId();
ip = user.getIp();
}
sysLog.setSrvcNm(className);
sysLog.setMethodNm(methodName);
sysLog.setProcessSeCode(processSeCode);
sysLog.setProcessTime(processTime);
sysLog.setRqesterId(uniqId);
sysLog.setRqesterIp(ip);
sysLogService.logInsertSysLog(sysLog);
}
}
}

Scheduling

context-scheduling-sym-log-lgm.xml (src/main/resources/egovframework/spring/com/scheduling/context-scheduling-sym-log-lgm.xml)

<!-- 시스템 로그 요약  -->
	<bean id="sysLogging" class="org.springframework.scheduling.quartz.MethodInvokingJobDetailFactoryBean">
		<property name="targetObject" ref="egovSysLogScheduling" />
		<property name="targetMethod" value="sysLogSummary" />
		<property name="concurrent" value="false" />
	</bean>

	<!-- 시스템 로그 요약  트리거-->
	<bean id="sysLogTrigger" class="org.springframework.scheduling.quartz.SimpleTriggerFactoryBean">
		<property name="jobDetail" ref="sysLogging" />
		<!-- 시작하고 1분후에 실행한다. (milisecond) -->
		<property name="startDelay" value="60000" />
		<!-- 매 1시간마다 실행한다. (milisecond) -->
		<property name="repeatInterval" value="3600000" />
	</bean>

	<!-- 시스템 로그 요약 스케줄러 -->
	<bean id="sysLogScheduler" class="org.springframework.scheduling.quartz.SchedulerFactoryBean">
		<property name="triggers">
			<list>
				<ref bean="sysLogTrigger" />
			</list>
		</property>
	</bean>

시스템로그 삭제, 요약 기능구현을 위하여 Scheduling을 설정한다. 시스템로그 삭제, 요약 기능구현을 위하여 EgovLogManageScheduling 클래스를 생성한다.

@Service("egovSysLogScheduling")
public class EgovSysLogScheduling extends EgovAbstractServiceImpl {
@Resource(name="EgovSysLogService")
private EgovSysLogService sysLogService;
/**
* 시스템 로그정보를 요약한다.
* 전날의 로그를 요약하여 입력하고, 6개월전의 로그를 삭제한다.
*
* @param
* @return
* @throws Exception
*/
public void sysLogSummary() throws Exception {
sysLogService.logInsertSysLogSummary();
}
}

Action	URL	Controller method	SQL Namespace	SQL QueryID

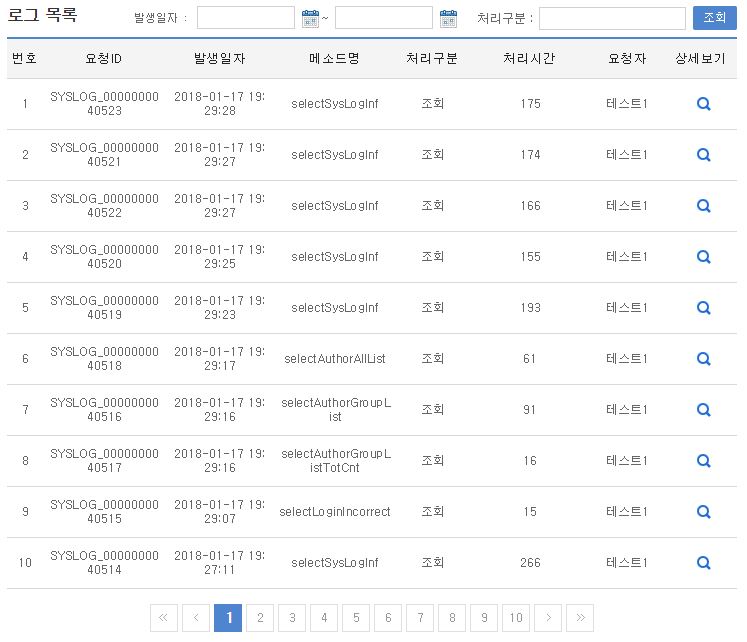

목록조회	/sym/log/lgm/SelectSysLogList.do	selectSysLogInf	“SysLog”	“selectSysLogInf”
			“SysLog”	“selectSysLogInfCnt”

Action	URL	Controller method	SQL Namespace	SQL QueryID

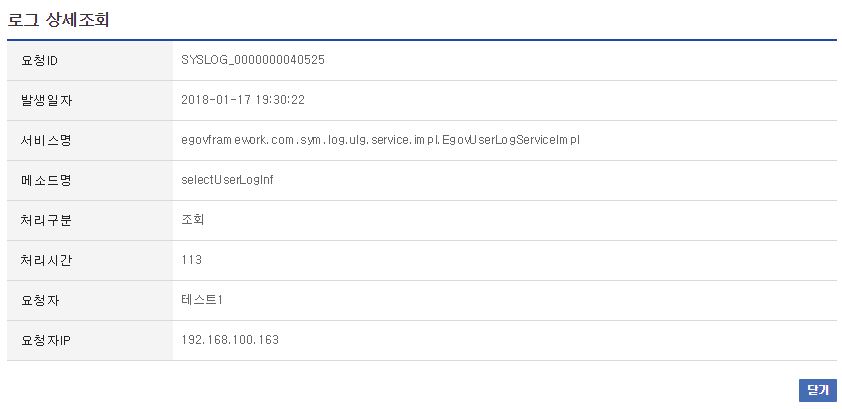

상세조회	/sym/log/lgm/SelectSysLogDetail.do	selectSysLog	“SysLog”	“selectSysLog”

참고자료

실행환경 참조 : AOP 실행환경 참조 : Scheduling 실행환경 참조 : ID Generation
