연계메시지관리

개요

연계메시지, 연계메시지항목, 연계서비스에 관한 정보를 등록하고 관리하는 기능을 수행한다.

설명

패키지 참조 관계

연계메시지관리 패키지는 요소기술의 공통(cmm) 패키지에만 직접적인 함수적 참조 관계를 가진다. 하지만, 컴포넌트 배포 시 오류 없이 실행되기 위하여 패키지 간의 참조관계에 따라 연계기관관리, 시스템연계관리, 연계현황관리, 달력 패키지와 함께 배포 파일을 구성한다. 패키지 간 참조 관계 : 시스템관리 Package Dependency

관련소스

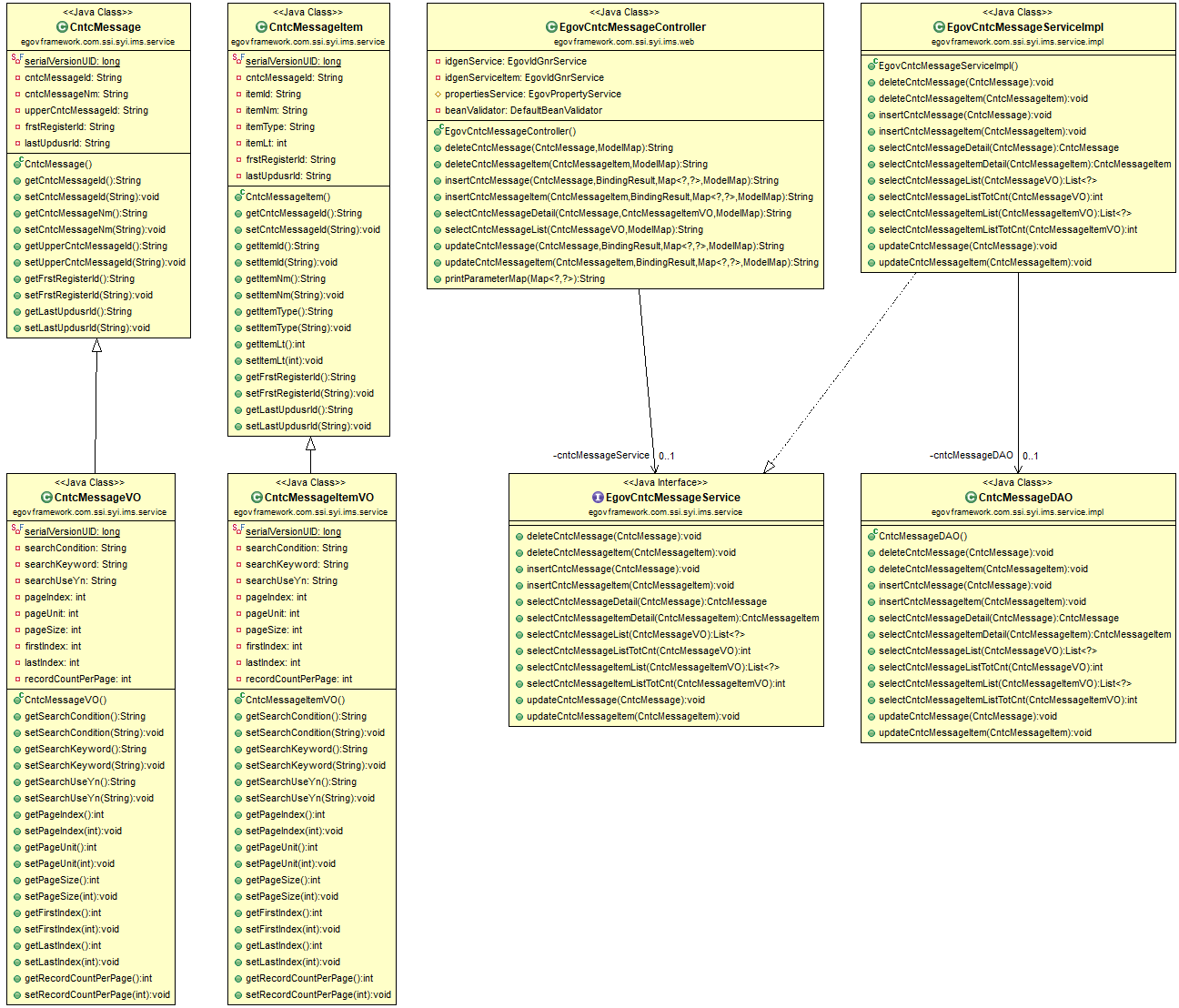

클래스 다이어그램

ID Generation

ID Generation 관련 DDL 및 DML

ID Generation Service를 활용하기 위해서 Sequence 저장테이블인 COMTECOPSEQ에 CNTC_MESSAGE_ID, ITEM_ID 항목을 추가해야 한다.

CREATE TABLE COMTECOPSEQ ( table_name varchar(16) NOT NULL,
                               next_id DECIMAL(30) NOT NULL,
                               PRIMARY KEY (table_name)
    );

    INSERT INTO COMTECOPSEQ VALUES ('CNTC_MESSAGE_ID','0');
    INSERT INTO COMTECOPSEQ VALUES ('ITEM_ID','0');

ID Generation 환경설정(context-idgn-CntcMessage.xml)

<!-- 연계메시지 -->
    <bean name="egovCntcMessageIdGnrService" class="egovframework.rte.fdl.idgnr.impl.EgovTableIdGnrServiceImpl" destroy-method="destroy">
        <property name="dataSource" ref="egov.dataSource" />
        <property name="strategy"   ref="egovCntcMessageIdMsgtrategy" />
        <property name="blockSize"  value="10" />
        <property name="table"      value="COMTECOPSEQ" />
        <property name="tableName"  value="CNTC_MESSAGE_ID" />
    </bean>
    <bean name="egovCntcMessageIdMsgtrategy" class="egovframework.rte.fdl.idgnr.impl.strategy.EgovIdGnrStrategyImpl">
        <property name="prefix"     value="MSG" />
        <property name="cipers"     value="17" />
        <property name="fillChar"   value="0" />
    </bean>

    <!-- 연계메시지항목 -->
    <bean name="egovCntcMessageItemIdGnrService" class="egovframework.rte.fdl.idgnr.impl.EgovTableIdGnrServiceImpl" destroy-method="destroy">
        <property name="dataSource" ref="egov.dataSource" />
        <property name="strategy"   ref="egovCntcMessageItemIdMsgtrategy" />
        <property name="blockSize"  value="10" />
        <property name="table"      value="COMTECOPSEQ" />
        <property name="tableName"  value="ITEM_ID" />
    </bean>
    <bean name="egovCntcMessageItemIdMsgtrategy" class="egovframework.rte.fdl.idgnr.impl.strategy.EgovIdGnrStrategyImpl">
        <property name="prefix"     value="ITM" />
        <property name="cipers"     value="17" />
        <property name="fillChar"   value="0" />
    </bean>

관련테이블

관련기능

연계메시지관리는 연계메시지 목록조회, 연계메시지 등록, 연계메시지 수정, 연계메시지 상세조회, 연계메시지항목 등록, 연계메시지항목 수정 기능으로 구성되어 있다.

연계메시지 목록조회

비즈니스 규칙

연계메시지 목록은 페이지당 10건씩 조회되며 페이징은 10페이지씩 이루어진다. 검색조건은 연계메시지명에 대해서 수행된다.

관련코드

N/A

관련화면 및 수행매뉴얼

페이지당 검색 범위를 변경하고자 하는 경우 context-properties.xml 파일의 pageUnit, pageSize를 변경한다.(단 해당 설정은 전체 공통서비스 기능에 영향을 미친다.)

조회: 조회하기 위해서는 상단의 검색조건을 선택 후 해당하는 검색문자를 입력 후 조회 버튼을 클릭한다. 등록: 등록하기 위해서는 상단의 등록 버튼을 통해서 연계메시지 등록 화면으로 이동한다. 목록클릭: 연계메시지 상세조회 화면으로 이동한다.

연계메시지 등록

비즈니스 규칙

연계메시지에 대한 상세내용을 등록한다. 등록이 성공하면 연계메시지목록 화면으로 이동한다. 연계메시지 등록 시 선행작업으로 연계메시지, 연계메시지항목, 연계서비스, 연계메시지, 연계메시지항목이 등록되어 있어야 한다.

관련코드

N/A

관련화면 및 수행매뉴얼

저장: 입력한 연계메시지 정보들이 저장 처리된다. 목록: 연계메시지 목록 화면으로 이동한다.

연계메시지 수정

비즈니스 규칙

수정이 성공하면 연계메시지목록 화면으로 이동한다.

관련코드

N/A

관련화면 및 수행매뉴얼

저장: 수정된 정보들이 저장 처리된다. 목록: 연계메시지 목록 화면으로 이동한다.

연계메시지 상세 조회

비즈니스 규칙

상세조회에는 삭제 처리가 포함되어 있고 삭제가 성공하면 연계메시지목록 화면으로 이동한다.

관련코드

N/A

관련화면 및 수행매뉴얼

연계메시지 수정: 수정버튼 클릭 시 연계메시지 수정 화면으로 이동한다. 연계메시지 삭제: 삭제버튼 클릭 시 삭제여부를 확인하는 메시지를 보여주고 연계메시지를 삭제처리를 할 수 있다. 연계메시지 목록: 연계메시지 목록 화면으로 이동한다. 연계메시지항목 수정: 연계메시지항목 수정 화면으로 이동한다. 연계메시지항목 삭제:삭제버튼 클릭 시 삭제여부를 확인하는 메시지를 보여주고 연계메시지 항목을 삭제처리를 할 수 있다.

연계메시지항목 등록

비즈니스 규칙

연계메시지항목에 대한 상세내용을 등록한다. 등록이 성공하면 연계메시지상세 화면으로 이동한다. 연계메시지항목 등록 시 선행작업으로 연계메시지항목, 연계메시지항목, 연계서비스, 연계메시지, 연계메시지항목이 등록되어 있어야 한다.

관련코드

N/A

관련화면 및 수행매뉴얼

저장: 입력한 연계메시지항목 정보들이 저장 처리된다. 목록: 연계메시지항목 목록 화면으로 이동한다.

연계메시지항목 수정

비즈니스 규칙

수정이 성공하면 연계메시지상세 화면으로 이동한다.

관련코드

N/A

관련화면 및 수행매뉴얼

저장: 수정된 정보들이 저장 처리된다. 목록: 연계메시지항목 목록 화면으로 이동한다.

참고자료

실행환경 참조 : ID Generation Service
