연계현황관리
개요
연계현황, 연계시스템, 연계서비스에 관한 정보를 등록하고 관리하는 기능을 수행한다.
설명
패키지 참조 관계
연계현황관리 패키지는 어떤 패키지와도 직접적인 함수적 참조 관계를 갖진 않지만, 컴포넌트 배포 시 오류 없이 실행되기 위하여 패키지 간의 참조관계에 따라 요소기술의 공통(cmm), 연계메시지관리, 연계기관관리, 시스템연계관리, 달력 패키지와 함께 배포 파일을 구성한다.
- 패키지 간 참조 관계 : 시스템관리 Package Dependency
관련소스
| 유형 | 대상소스명 | 비고 |
|---|---|---|
| Controller | egovframework.com.ssi.syi.ist.web.EgovCntcSttusController.java | 연계현황 관리를 위한 컨트롤러 클래스 |
| Service | egovframework.com.ssi.syi.ist.service.EgovCntcSttusService.java | 연계현황 관리를 위한 서비스 인터페이스 |
| ServiceImpl | egovframework.com.ssi.syi.ist.service.impl.EgovCntcSttusServiceImpl.java | 연계현황 관리를 위한 서비스구현 클래스 |
| Model | egovframework.com.ssi.syi.ist.service.CntcSttus.java | 연계현황 정보 Model 클래스 |
| VO | egovframework.com.ssi.syi.ist.service.CntcSttusVO.java | 연계현황 관리를 위한 VO 클래스 |
| DAO | egovframework.com.ssi.syi.ist.service.impl.CntcSttusDAO.java | 연계현황 정보 관리를 위한 데이터처리 클래스 |
| JSP | /WEB-INF/jsp/egovframework/com/ssi/syi/ist/EgovCntcSttusList.jsp | 연계현황 목록조회 페이지 |
| JSP | /WEB-INF/jsp/egovframework/com/ssi/syi/ist/EgovCntcSttusDetail.jsp | 연계현황 상세조회 페이지 |
| Query XML | resources/egovframework/mapper/com/ssi/syi/ist/EgovCntcSttus_SQL_altibase.xml | 연계현황 관리를 위한 Altibase용 Query XML |
| Query XML | resources/egovframework/mapper/com/ssi/syi/ist/EgovCntcSttus_SQL_cubrid.xml | 연계현황 관리를 위한 Cubrid용 Query XML |
| Query XML | resources/egovframework/mapper/com/ssi/syi/ist/EgovCntcSttus_SQL_maria.xml | 연계현황 관리를 위한 MariaDB용 Query XML |
| Query XML | resources/egovframework/mapper/com/ssi/syi/ist/EgovCntcSttus_SQL_mysql.xml | 연계현황 관리를 위한 MySQL용 Query XML |
| Query XML | resources/egovframework/mapper/com/ssi/syi/ist/EgovCntcSttus_SQL_oracle.xml | 연계현황 관리를 위한 Oracle용 Query XML |
| Query XML | resources/egovframework/mapper/com/ssi/syi/ist/EgovCntcSttus_SQL_postgres.xml | 연계현황 관리를 위한 PostgreSQL용 Query XML |
| Query XML | resources/egovframework/mapper/com/ssi/syi/ist/EgovCntcSttus_SQL_tibero.xml | 연계현황 관리를 위한 Tibero용 Query XML |
| Query XML | resources/egovframework/mapper/com/ssi/syi/ist/EgovCntcSttus_SQL_goldilocks.xml | 연계현황 관리를 위한 Goldilocks용 Query XML |
| Message properties | resources/egovframework/message/com/ssi/syi/ist/message_en.properties | 연계현황 관리를 위한 Message properties(영문) |
| Message properties | resources/egovframework/message/com/ssi/syi/ist/message_ko.properties | 연계현황 관리를 위한 Message properties(한글) |

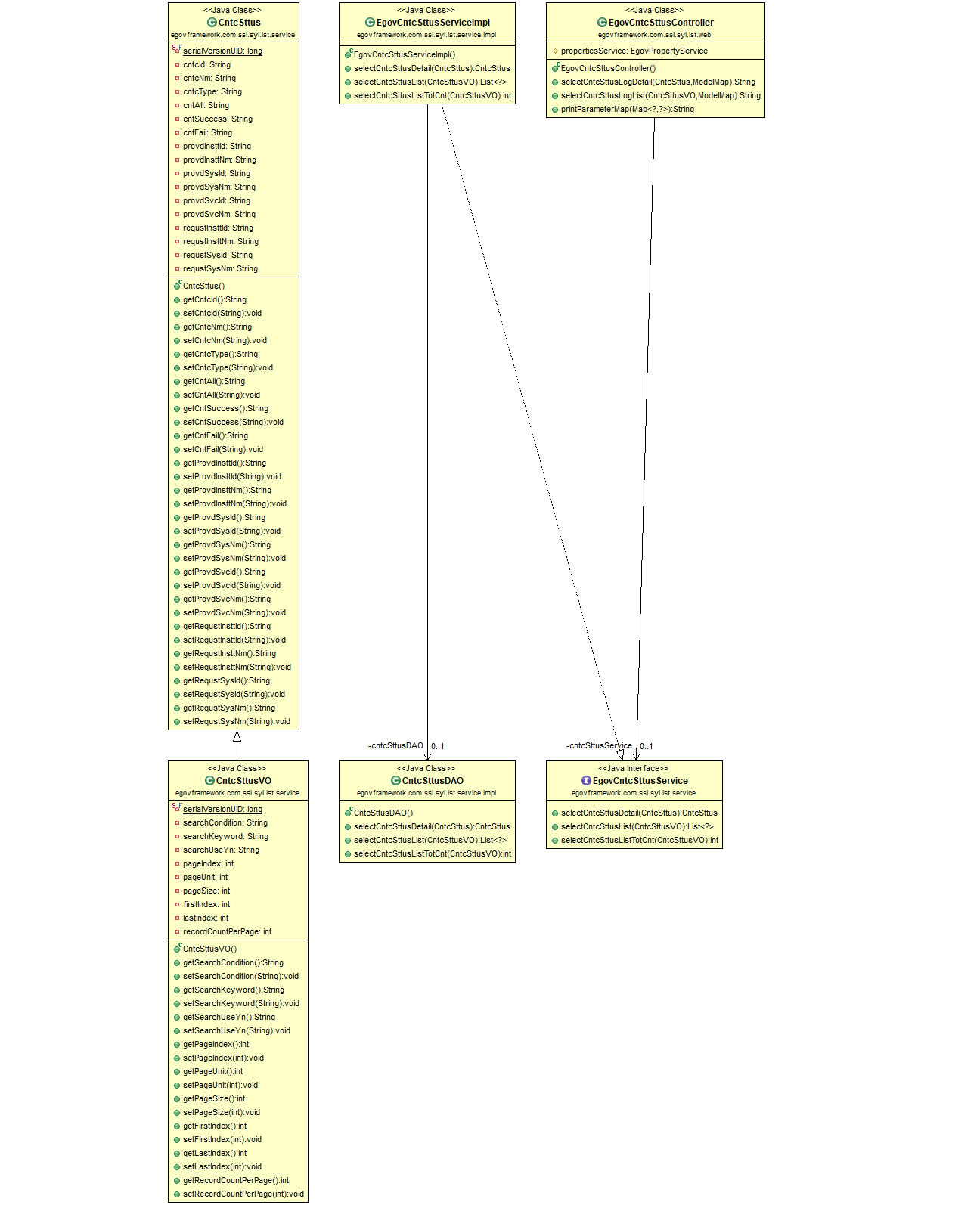

클래스 다이어그램
관련테이블
| 테이블명 | 테이블명(영문) | 비고 |
|---|---|---|
| 시스템연계 | COMTNSYSTEMCNTC | 시스템연계에 대한 정보 |
| 송수신로그 | COMTNTRSMRCVLOG | 송수신로그에 대한 정보 |
관련기능
연계현황 관리는 연계현황 목록조회, 상세조회의 기능으로 구성되어 있다.
연계현황 목록조회
비즈니스 규칙
연계현황 목록은 페이지당 10건씩 조회되며 페이징은 10페이지씩 이루어진다.
검색조건은 연계현황명에 대해서 수행된다.
관련코드
N/A
관련화면 및 수행매뉴얼
| Action | URL | Controller method | QueryID |
|---|---|---|---|
| 목록조회 | /ssi/syi/ist/getCntcSttusList.do | selectCntcSttusLogList | “CntcSttusDAO.selectCntcSttusList”, “CntcSttusDAO.selectCntcSttusListTotCnt” |
페이지당 검색 범위를 변경하고자 하는 경우 context-properties.xml 파일의 pageUnit, pageSize를 변경한다.(단 해당 설정은 전체 공통서비스 기능에 영향을 미친다.)
조회: 조회하기 위해서는 상단의 검색조건을 선택 후 해당하는 검색문자를 입력 후 조회 버튼을 클릭한다.
목록클릭: 연계현황 상세조회 화면으로 이동한다.
연계현황 상세 조회
비즈니스 규칙
상세조회에는 삭제 처리가 포함되어 있고 삭제가 성공하면 연계현황 목록 화면으로 이동한다.
관련코드
N/A
관련화면 및 수행매뉴얼
| Action | URL | Controller method | QueryID |
|---|---|---|---|
| 상세조회 | /ssi/syi/ist/getCntcSttusDetail.do | selectCntcSttusLogDetail | “CntcSttusDAO.selectCntcSttusDetail” |
목록: 연계현황 목록 화면으로 이동한다.
참고자료
- 송수신 로그 참조 : 송수신로그조회
