시스템연계관리

개요

시스템의 연계에 관한 정보를 등록하고 관리하는 기능을 수행한다. 기능흐름

설명

패키지 참조 관계

시스템연계관리 패키지는 요소기술의 공통(cmm) 패키지에만 직접적인 함수적 참조 관계를 가진다. 하지만, 컴포넌트 배포 시 오류 없이 실행되기 위하여 패키지 간의 참조관계에 따라 연계기관관리, 연계메시지관리, 연계현황관리, 달력 패키지와 함께 배포 파일을 구성한다. 패키지 간 참조 관계 : 시스템관리 Package Dependency

관련소스

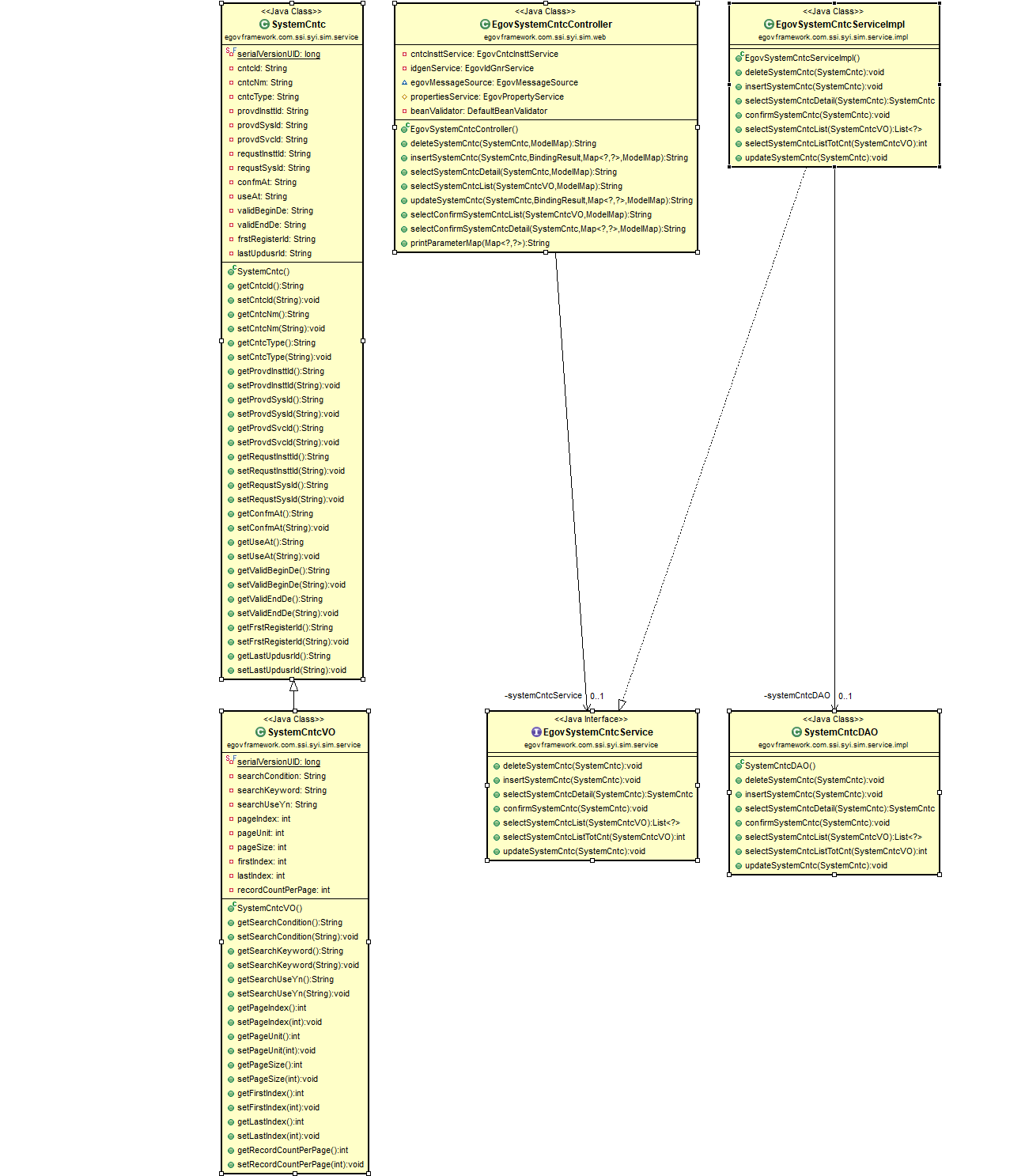

클래스 다이어그램

ID Generation

ID Generation 관련 DDL 및 DML

ID Generation Service를 활용하기 위해서 Sequence 저장테이블인 COMTECOPSEQ에 CNTC_ID 항목을 추가해야 한다.

CREATE TABLE COMTECOPSEQ ( table_name varchar(16) NOT NULL,
                               next_id DECIMAL(30) NOT NULL,
                               PRIMARY KEY (table_name)
    );

    INSERT INTO COMTECOPSEQ VALUES ('CNTC_ID','0');

ID Generation 환경설정(context-idgn-SystemCntc.xml)

<bean name="egovSystemCntcIdGnrService" class="egovframework.rte.fdl.idgnr.impl.EgovTableIdGnrServiceImpl" destroy-method="destroy">
        <property name="dataSource" ref="egov.dataSource" />
        <property name="strategy"   ref="egovSystemCntcIdMsgtrategy" />
        <property name="blockSize"  value="10" />
        <property name="table"      value="COMTECOPSEQ" />
        <property name="tableName"  value="CNTC_ID" />
    </bean>
    <bean name="egovSystemCntcIdMsgtrategy" class="egovframework.rte.fdl.idgnr.impl.strategy.EgovIdGnrStrategyImpl">
        <property name="prefix"     value="CNTC" />
        <property name="cipers"     value="4" />
        <property name="fillChar"   value="0" />
    </bean>

관련테이블

관련기능

시스템연계 관리는 시스템연계 정보를 등록하여 시스템의 연계현황을 확인할 수 있도록 하기위하여 시스템연계 등록, 수정, 목록조회, 상세조회의 기능으로 구성되어 있다.

시스템연계 목록조회

비즈니스 규칙

시스템연계 목록은 페이지당 10건씩 조회되며 페이징은 10페이지씩 이루어진다. 검색조건은 시스템연계명에 대해서 수행된다.

관련코드

N/A

관련화면 및 수행매뉴얼

페이지당 검색 범위를 변경하고자 하는 경우 context-properties.xml 파일의 pageUnit, pageSize를 변경한다.(단 해당 설정은 전체 공통서비스 기능에 영향을 미친다.)

조회: 조회하기 위해서는 상단의 검색조건을 선택 후 해당하는 검색문자를 입력 후 조회 버튼을 클릭한다. 등록: 등록하기 위해서는 상단의 등록 버튼을 통해서 시스템연계 등록 화면으로 이동한다. 목록클릭: 시스템연계 상세조회 화면으로 이동한다.

시스템연계 등록

비즈니스 규칙

시스템연계에 대한 상세내용을 등록한다. 등록이 성공하면 시스템연계목록 화면으로 이동한다. 시스템연계 등록 시 선행작업으로 연계기관, 연계시스템, 연계서비스, 연계메시지, 연계메시지항목이 등록되어 있어야 한다.

관련코드

N/A

관련화면 및 수행매뉴얼

저장: 입력한 시스템연계 정보들이 저장 처리된다. 목록: 시스템연계 목록 화면으로 이동한다.

시스템연계 수정

비즈니스 규칙

수정이 성공하면 시스템연계목록 화면으로 이동한다.

관련코드

N/A

관련화면 및 수행매뉴얼

저장: 수정된 정보들이 저장 처리된다. 목록: 시스템연계 목록 화면으로 이동한다.

시스템연계 상세 조회

비즈니스 규칙

상세조회에는 삭제 처리가 포함되어 있고 삭제가 성공하면 시스템연계목록 화면으로 이동한다.

관련코드

N/A

관련화면 및 수행매뉴얼

수정: 수정버튼 클릭 시 시스템연계 수정 화면으로 이동한다. 삭제: 삭제버튼 클릭 시 삭제여부를 확인하는 메시지를 보여주고 삭제처리를 할 수 있다. 목록: 시스템연계 목록 화면으로 이동한다.

참고자료

공통컴포넌트 참조 : 연계기관, 연계시스템, 연계서비스 및 연계메시지, 연계메시지항목 실행환경 참조 : ID Generation Service
