약도관리

개요

약도를 저장하고 관리한다.

설명

카카오 다음 API를 사용해 약도관리 컴포넌트를 사용한다.

관련소스

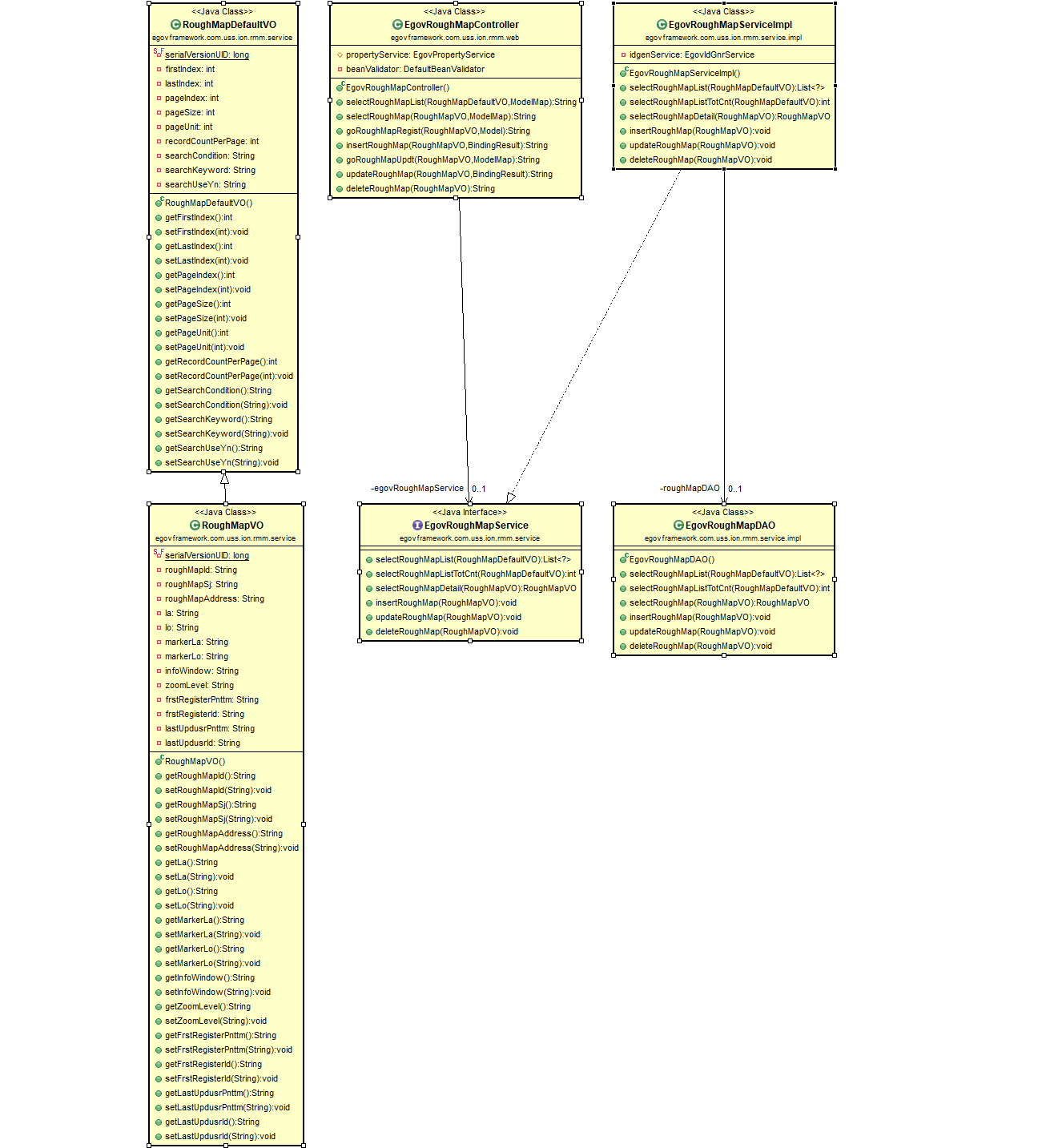

클래스 다이어그램

ID Generation

ID Generation 관련 DDL 및 DML

ID Generation Service를 활용하기 위해서 Sequence 저장테이블인 COMTECOPSEQ에 ROUGHMAP_ID 항목을 추가해야 한다.

    CREATE TABLE COMTECOPSEQ ( table_name varchar(16) NOT NULL,
                               next_id DECIMAL(30) NOT NULL,
                               PRIMARY KEY (table_name)
    );

    INSERT INTO COMTECOPSEQ VALUES ('ROUGHMAP_ID','0');

ID Generation 환경설정(context-idgn-RoughMap.xml)

    <bean name="egovRoughMapIdGnrService" class="egovframework.rte.fdl.idgnr.impl.EgovTableIdGnrServiceImpl" destroy-method="destroy">
        <property name="dataSource" ref="egov.dataSource" />
        <property name="strategy"   ref="roumManageStrategy" />
        <property name="blockSize"  value="10"/>
        <property name="table"      value="COMTECOPSEQ"/>
        <property name="tableName"  value="ROUGHMAP_ID"/>
    </bean>
    <bean name="roumManageStrategy" class="egovframework.rte.fdl.idgnr.impl.strategy.EgovIdGnrStrategyImpl">
        <property name="prefix"     value="ROUGHMAP_" />
        <property name="cipers"     value="11" />
        <property name="fillChar"   value="0" />
    </bean>

관련테이블

테스트방법

• 약도관리 예제의 경우 카카오 다음지도 API를 사용하고 있으며, 예제를 실행하기 위해 다음 Api Key를 발급 받아야 사용이 가능하다.
• 카카오 다음 API 주소 : https://developers.kakao.com/apps
• 키를 발급받으면, 발급된 키를 해당 \resources\egovframework\egovProps\globals.properties 위치(Api key)에 입력 후 예제를 실행한다.

#약도관리 Kakao 개발자 appkey 발급 받아 등록해서 기입 (카카오개발 Dev 앱관리 내에서 도메인 등록 필요)
roughMap.appkey = 발급키입력

관련기능

약도관리기능은 크게 약도목록조회, 약도상세조회, 약도등록, 약도수정 기능으로 구성되어 있다.

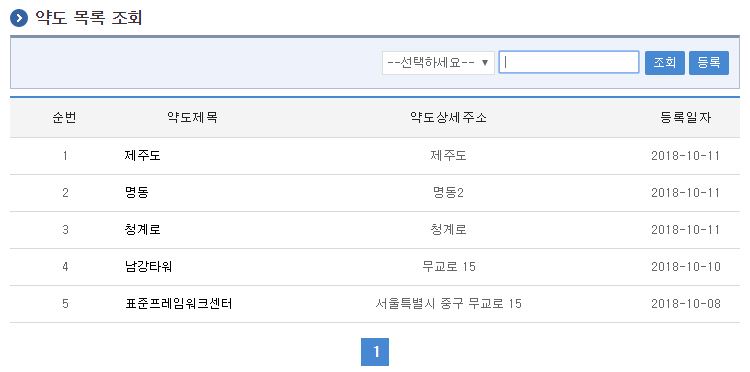

약도목록조회

비즈니스 규칙

조회조건으로 목록조회를 할 수 있고, 등록버튼을 클릭하여 약도등록 화면으로 이동하여 약도정보를 등록 처리 할 수 있다.

관련코드

N/A

관련화면 및 수행매뉴얼

약도목록은 페이지 당 10건씩 조회되며 페이징은 10페이지씩 이루어진다. 검색조건은 약도제목, 약도주소에 대해서 수행된다. 페이지 당 검색 범위를 변경하고자 하는 경우 context-properties.xml 파일의 pageUnit, pageSize를 변경한다.(단 해당 설정은 전체 공통서비스 기능에 영향을 미친다.)

조회: 약도를 조회하기 위해서는 상단의 검색조건을 선택 후 해당하는 검색문자를 입력 후 조회 버튼을 클릭한다. 등록: 약도를 등록하기 위해서는 상단의 등록 버튼을 통해서 약도등록 화면으로 이동한다. 목록클릭: 약도상세조회 화면으로 이동한다.

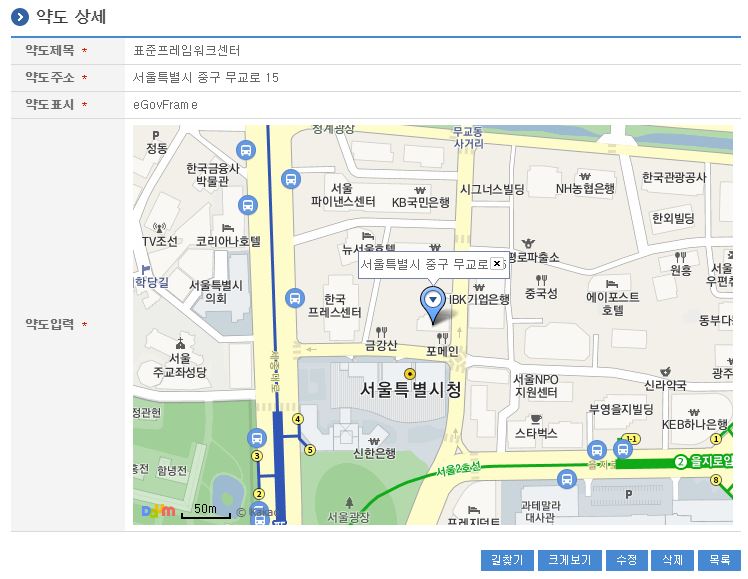

약도상세조회

비즈니스 규칙

약도목록조회에서 목록 클릭 시 이동되는 화면으로 약도에 대한 상세정보를 보여준다.

관련코드

N/A

관련화면 및 수행매뉴얼

약도상세조회화면은 길찾기, 크게보기, 약도수정, 약도삭제, 약도목록조회를 할 수 있다.

길찾기 : 약도에 표시된 위치로 목적지로 하는 다음길찾기 화면으로 이동한다. 크게보기 : 약도에 표신된 위치를 기준으로 하는 다음지도 화면으로 이동한다. 수정: 수정버튼 클릭 시 약도를 수정할 수 있는 화면으로 이동한다. 삭제: 삭제버튼 클릭 시 삭제여부를 확인하는 메시지를 보여주고 삭제처리를 할 수 있다. 목록: 약도목록조회 화면으로 이동한다.

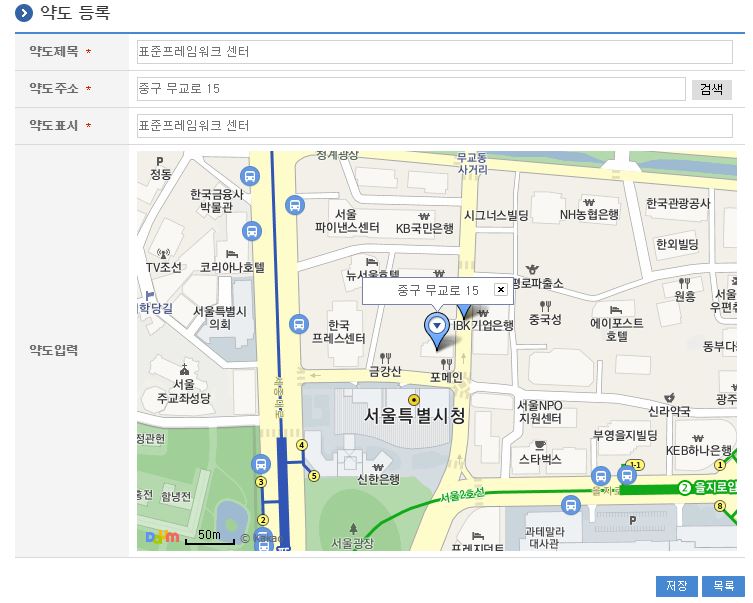

약도등록

비즈니스 규칙

• 약도에 관한 기본정보를 입력 저장처리한다. 입력명 우측의 빨간 *표시는 반드시 입력해야할 항목을 표시한다.
• 지도를 클릭하여 약도의 주요위치를 표시하고, 해당 주소는 약도주소 입력란에 좌표의 주소가 입력된다.
• 입력되는 주소는 동까지만 지원하고, 도로명 주소는 지원하지 않는다.(API에서 좌표 → 주소 변환 기능을 사용)
• 약도주소 입력란에 약도 생성할 주소를 입력하고 검색버튼을 누르면, 해당 위치로 좌표이동이 된다.(API에서 주소 → 좌표 변환기능을 사용)

관련코드

N/A

관련화면 및 수행매뉴얼

지도를 클릭하여 약도의 주요위치를 표시할 수 있고 지도를 드래그하여 지도표시영역을 변경할 수 있다. 검색: 입력한 주소로 위치로 이동한다 저장: 입력한 약도가 저장 처리된다. 목록: 약도목록조회 화면으로 이동한다.

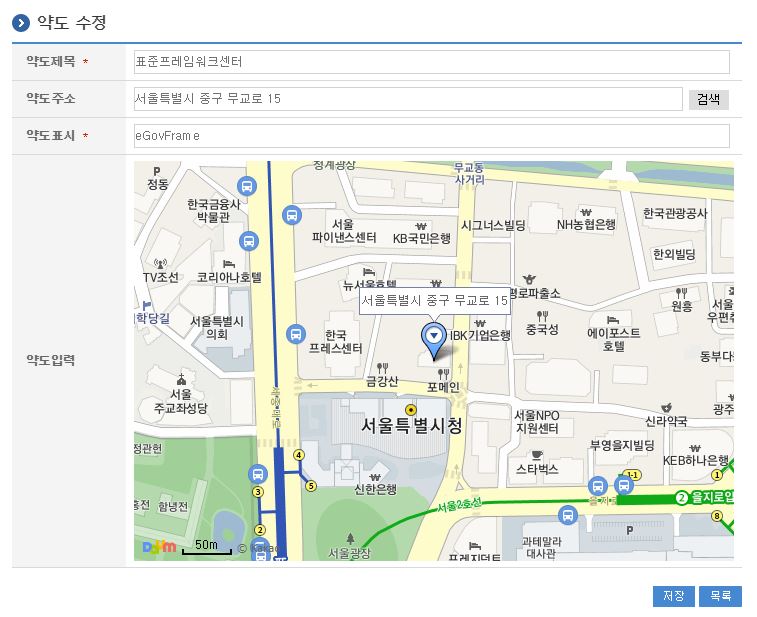

약도수정

비즈니스 규칙

• 입력한 약도를 수정 처리한다. 입력명 우측의 빨간 *표시는 수정 시 반드시 입력해야 할 항목을 표시한다.
• 지도를 클릭하여 약도의 주요위치를 표시하고, 해당 주소는 약도주소 입력란에 좌표의 주소가 입력된다.
• 입력되는 주소는 동까지만 지원하고, 도로명 주소는 지원하지 않는다.(API에서 좌표 → 주소 변환 기능을 사용)
• 약도주소 입력란에 약도 생성할 주소를 입력하고 검색버튼을 누르면, 해당 위치로 좌표이동이 된다.(API에서 주소 → 좌표 변환기능을 사용)

관련코드

N/A

관련화면 및 수행매뉴얼

검색: 입력한 주소로 위치로 이동한다 수정: 수정 입력한 약도가 저장 처리된다. 목록: 약도목록조회 화면으로 이동한다.
