설문조사

개요

설문관리 시스템 구축시 사용되는 설문조사 기능을 제공하며, 기본으로 관리자가 설문조사를 관리 할 수 있으며, 설문참여자가 설문참여 시 설문조사(설문응답결과)를 자동으로 등록 되도록 설계 되어 있다.

설명

패키지 참조 관계

설문조사 패키지는 요소기술의 공통 패키지(cmm)와 설문응답자관리 패키지에 대해서 직접적인 함수적 참조 관계를 가진다. 하지만, 컴포넌트 배포 시 오류 없이 실행되기 위하여 패키지 간의 참조관계에 따라 설문관리, 설문템플릿관리, 설문질문관리, 설문항목관리, 달력 패키지와 함께 배포 파일을 구성한다. 패키지 간 참조 관계 : 사용자지원 Package Dependency

관련소스

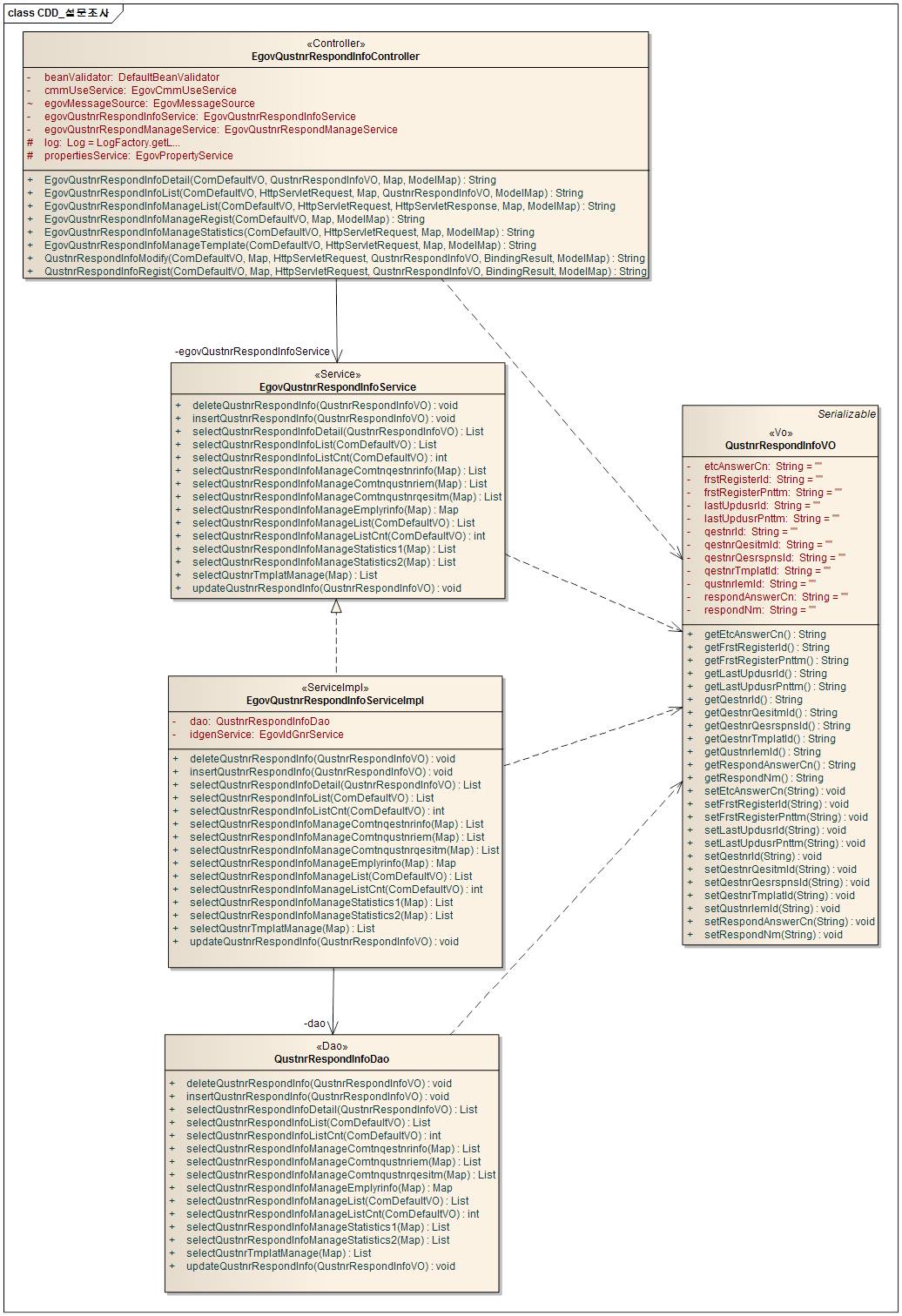

클래스 다이어그램

ID Generation

ID Generation 관련 DDL 및 DML

ID Generation Service를 활용하기 위해서 Sequence 저장 테이블인 COMTECOPSEQ에 QESRSPNS_ID 항목을 추가해야 한다.

CREATE TABLE COMTECOPSEQ (
  		   TABLE_NAME VARCHAR(20) NOT NULL,
  		   NEXT_ID NUMERIC(30) NULL,
  		   PRIMARY KEY (TABLE_NAME));

  INSERT INTO COMTECOPSEQ VALUES('QESRSPNS_ID', 1);

ID Generation 환경설정(context-idgn-qustnrRespondInfo.xml)

<bean name="qustnrRespondInfoIdGnrService"
		class="egovframework.rte.fdl.idgnr.impl.EgovTableIdGnrService"
		destroy-method="destroy">
		<property name="dataSource" ref="egov.dataSource" />
		<property name="strategy" ref="QustnrRespondInfotrategy" />
		<property name="blockSize" 	value="10"/>
		<property name="table"	   	value="COMTECOPSEQ"/>
		<property name="tableName"	value="QESRSPNS_ID"/>
	</bean>
	<bean name="QustnrRespondInfotrategy"
		class="egovframework.rte.fdl.idgnr.impl.strategy.EgovIdGnrStrategyImpl">
		<property name="prefix" value="QRSPNS_" />
		<property name="cipers" value="13" />
		<property name="fillChar" value="0" />
	</bean>

관련테이블

관련기능

설문조사는 설문조사 목록조회, 설문조사 등록, 설문조사 수정, 설문조사 상세조회, 설문참여 등록, 설문통계 기능으로 구성되어 있다.

설문조사 목록조회

비즈니스 규칙

관리자가 기(記) 등록된 설문조사 정보를 리스트 형태로 조회 할 수 있고, 등록버튼을 클릭하여 등록화면으로 이동할 수 있다.

관련코드

N/A

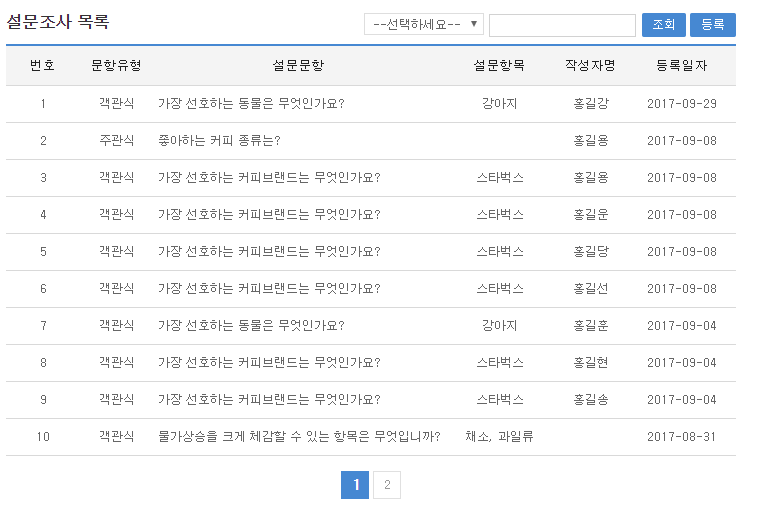

관련화면 및 수행매뉴얼

설문조사 목록은 페이지 당 10건씩 조회되며 페이징은 10페이지씩 이루어진다. 검색조건은 등록자, 설문항목에 대해서 수행된다. 페이지 당 검색 범위를 변경하고자 하는 경우 context-properties.xml 파일의 pageUnit, pageSize를 변경한다.(단 해당 설정은 전체 공통서비스 기능에 영향을 미친다.)

조회: 조회하기 위해서는 상단의 검색조건을 선택 후 해당하는 검색문자를 입력 후 조회 버튼을 클릭한다. 등록: 등록하기 위해서는 상단의 등록 버튼을 통해서 설문조사 등록 화면으로 이동한다. 목록클릭: 설문조사 상세조회 화면으로 이동한다.

설문조사 등록

비즈니스 규칙

설문조사에 관한 기본정보를 입력 저장처리한다. 입력명 우측의 빨간* 표시는 반드시 입력해야할 항목을 표시한다.

관련코드

N/A

관련화면 및 수행매뉴얼

목록: 설문조사 목록 화면으로 이동한다. 등록: 입력한 설문조사 정보들이 등록 처리된다. 설문지정보: 설문지정보 팝업창 열린다. 설문문항정보: 설문문항정보 팝업창 열린다. 설문항목정보: 설문항목정보 팝업창 열린다.

2. 설문정보 등록 팝업

선택: 선택한 설문지 정보 가 자동입력된다.

3. 설문문항정보 등록 팝업

선택: 선택한 설문문항정보 가 자동입력된다.

4. 설문항목정보 등록 팝업

선택: 선택한 설문항목정보 가 자동입력된다.

설문조사 수정

비즈니스 규칙

입력한 설문조사 정보를(을) 저장 처리한다. 입력명 우측의 빨간* 표시는 수정 시 반드시 입력해야 할 항목을 표시한다.

관련코드

N/A

관련화면 및 수행매뉴얼

저장: 수정된 정보들이 저장 처리된다. 목록: 설문조사 목록 화면으로 이동한다.

설문조사 상세조회

비즈니스 규칙

설문조사 목록에서 목록 클릭 시 이동되는 화면으로 설문조사에 대한 상세정보를 보여준다.

관련코드

N/A

관련화면 및 수행매뉴얼

수정: 수정버튼 클릭 시 설문조사 수정 화면으로 이동한다. 삭제: 삭제버튼 클릭 시 삭제여부를 확인하는 메시지를 보여주고 삭제처리를 할 수 있다. 목록: 설문조사 목록 화면으로 이동한다.

설문참여 등록

비즈니스 규칙

설문참여에 관한 기본정보를 입력 저장처리한다. 입력명 우측의 빨간* 표시는 반드시 입력해야할 항목을 표시한다.

관련코드

N/A

관련화면 및 수행매뉴얼

목록: 설문참여 목록 화면으로 이동한다. 등록: 입력한 설문참여 정보들이 등록 처리된다.

설문통계

비즈니스 규칙

설문참여에서 선택한 설문지별 통계를 보여준다.

관련코드

N/A

관련화면 및 수행매뉴얼

목록: 설문참여 목록 화면으로 이동한다.
