테스트 결과 Excel Report 상세

개요

JUnit 테스트 결과를 Excel Report로 생성하는 것은 오픈소스를 사용한 것이 아니라 전자정부 개발 프레임워크 개발환경의 테스트 도구에서 자체 개발한 기능이다. 여기에서는 Excel Report 기능에 대한 상세 내용에 대해 설명하도록 한다.

기능

JUnit TestCase를 자동화하게 되면 결과를 남기게 되는데, Test Reporting 에서 관련 내용을 확인할 수 있다. 국내에서는 엑셀 문서를 통한 보고나 관리 작업이 다양하게 일어나므로, 기본적으로 제공하는 Text, XML, HTML 외에 엑셀 형식을 작성할 수 있는 기능을 Ant Task와 Maven Plug-in으로 제공한다.

• Ant와 Maven을 통해 테스트 결과를 엑셀 형식의 문서로 남길 수 있다.
• 엑셀 템플릿의 스타일은 자체적으로 커스터마이즈해서 사용할 수 있다.
• 기본적인 템플릿 엑셀 파일을 제공한다.

자세한 사용법은 Test Reporting 과 테스트 결과 Excel 리포트 를 참조하기 바란다.

구성

코드의 구조는 다음과 같다.

프로젝트

3개의 프로젝트로 구성되어 있다.

패키지

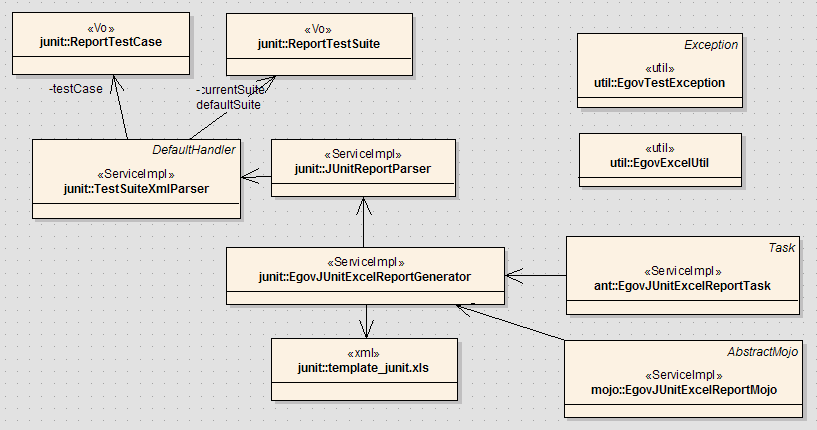

전체 클래스 구조

전체 클래스 구조는 다음과 같다.

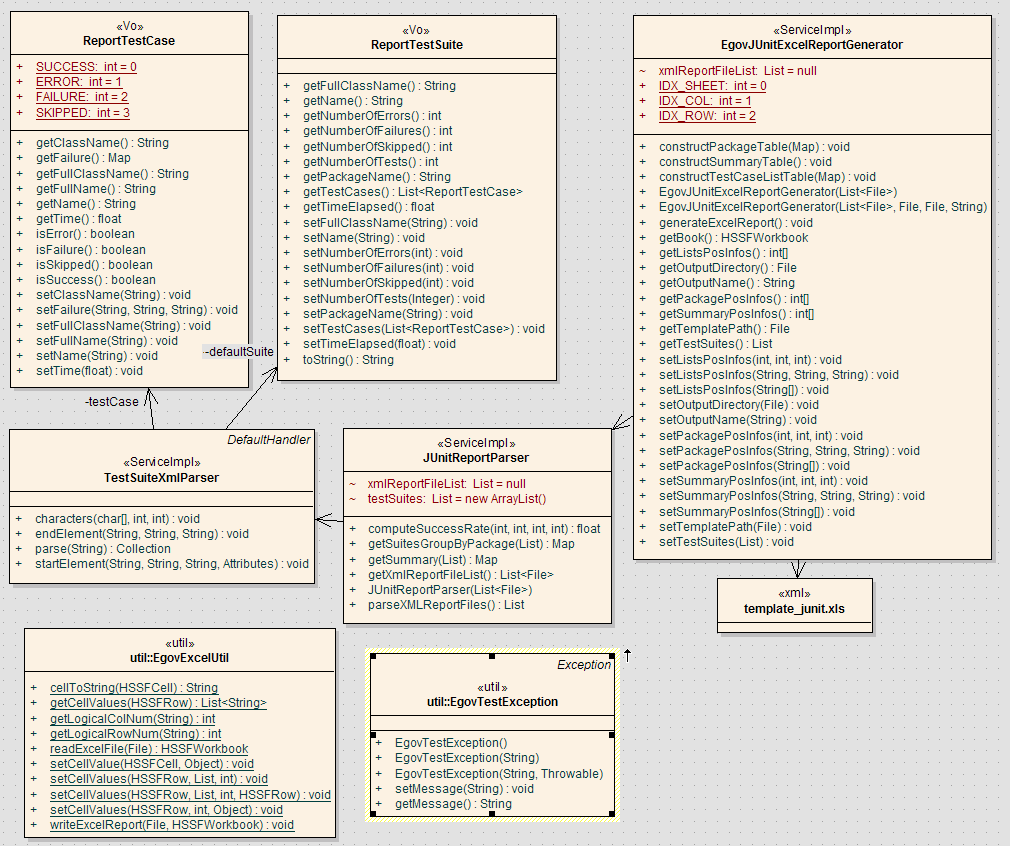

관계를 설명하면 다음과 같다.

egovframework-dev-tst 프로젝트

전체 프로젝트 중에서 핵심이 되는 egovframework-dev-tst 프로젝트에 대해 설명한다. 각 클래스에 대해 설명하면 다음과 같다.

✔ egovframework-dev-tst 프로젝트의 클래스 설명은 API 문서와 해당 소스를 참조하기 바란다. 또한 egovframework-dev-tst 프로젝트 소스 코드 에서 관련 내용을 확인하기 바란다.

JUnit Test XML 구조

먼저, JUnit이 테스트 결과 생성하는 XML 파일의 구조에 대해 알아보자. XML 파일이 생성되는 곳은 Maven과 Ant로 사용시 각각 다르지만, TEST-[TestCase Full Name].xml 과 같이 생성된다. XML 구조는 다음과 같다.

• testsuite : 테스트 클래스에 대한 요약 정보를 갖는다. Attributes : errors, skipped, tests, time, failures, name
  • properties : 테스트 클래스가 테스트된 환경에 대한 정보를 담는다.
    • property : value
  • testcase : 테스트 클래스의 각 테스트 메소드에 대한 정보를 갖는다. Attributes : classname, time, name
    • skipped : @Ignore로 세팅된 테스트 메소드
    • error : 오류 발생시 오류 정보를 담는다.

EgovJUnitExcelReportGenerator

EgovJUnitExcelReportGenerator 클래스는 템플릿 엑셀 파일을 읽어 들여, 테스트 결과 값을 매핑한 뒤 엑셀 리포트로 생성하는 역할을 한다. 이 때, EgovExcelUtil 을 사용하여 엑셀 파일을 핸들링한다. 본 클래스와 EgovExcelUtil 클래스는 엑셀 파일을 핸들링하기 위해 엑셀 처리 오픈소스인 Apache POI 를 사용하였다. 자세한 내용은 Apache POI Quick Guilde 를 참조하도록 하고, 여기에서는 EgovJUnitExcelReportGenerator 클래스를 기준으로 설명하도록 한다.

Fields

Constructor

생성자에서 입력 받아야 하는 정보는 다음과 같다.

• List <File> xmlReportFileList : JUnit Test XML 파일의 Full Path List
• File templatePath : 템플릿 엑셀 파일 객체
• File outputDirectory : 파일 생성 위치 객체
• String outputName : 생성될 엑셀 파일 명

생성자에서 입력 받아야 하는 정보는 다음과 같다.

Methods

• <strong>generateExcelReport()</strong> : Excel 파일을 생성하는 메인 함수. EgovJUnitExcelReportGenerator 참조
• private void init() : 필요한 입력 정보를 확인하고 입력되지 않은 정보가 있는 경우 오류 메시지를 출력한다
• constructSummaryTable() : Summary Table 항목을 채운다.
• constructPackageTable(Map suitePackages) : Package 별 Table 항목을 채운다.
• constructTestCaseListTable(Map suitePackages) : TestCase 별 Table list를 채운다.

EgovExcelUtil - 엑셀 파일 핸들링

엑셀 파일 핸들링을 위해서는 Apache POI의 HSSF 객체를 사용할 것이다. 자세한 소스 코드는 EgovExcelUtil 을 참조하기 바란다.

• EgovExcelUtil.readExcelFile : 엑셀 파일 읽어서 Workbook 생성한다.

• EgovExcelUtil.writeExcelFile : 엑셀 파일로 저장한다.

• EgovExcelUtil.setCellValues : Cell에 값을 세팅한다.

• EgovExcelUtil.getLogicalRowNum : 실제 열 값 (1-based) 값을 논리적인 0 기준의 열 값으로 바꾼다.

• EgovExcelUtil.getLogicalColNum : 실제 컬럼명인 알파벳 (e.g, A ~ Z) 값을 논리적인 0 기준의 칼럼값으로 바꾼다.

  ✔ 2자리 칼럼(eg, AA ~ ZZ)까지는 사용할 가능성이 거의 없으므로 현재 구현되지 않았으나 필요할 경우 로직을 구현해야 한다.

POI를 이용한 엑셀 파일 핸들링

Apache POI를 이용하면 엑셀 파일에 대한 핸들링을 하는 예는 Apache POI Quick Guide 를 참조하기 바란다.

egovframework-dev-tst-ant 프로젝트

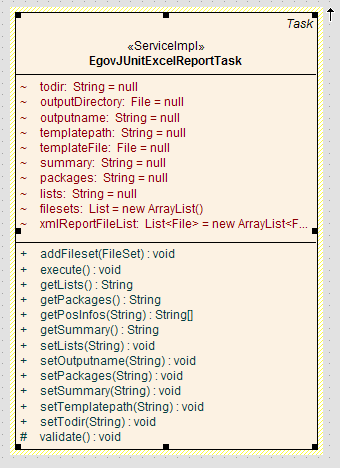

EgovJUnitExcelReportTask 클래스는 다음과 같다. 간략한 소스 소개는 egovframework-dev-tst-ant 프로젝트 소스 코드 에서 확인한다.

EgovJUnitExcelReportTask 클래스는 Ant Task 프레임워크에 맞게 구현된 클래스이다. Ant Task의 관점에서 구조를 살펴보자.

1. build.xml에서 사용할 구조를 정의한다. 즉, 입력받을 attribute와 기능을 정의한다. - 엑셀 리포트 생성 샘플 참조
   • simple build.xml

     <egov-junitreport todir="${testxls.dir}">
         <fileset dir="${testreports.dir}" includes="**/TEST-*.xml" />
     </egov-junitreport>


   • full setting build.xml

     <egov-junitreport todir="${testxls.dir}"
                       outputname="egovtest-junit-full.xls"
                       templatepath="${basedir}/build/template-kr.xls"
                       summary="0,B,6"
                       packages="0,B,11"
                       lists="1,A,5">
         <fileset dir="${testreports.dir}"
                  includes="**/TEST-*.xml" />
     </egov-junitreport>


2. org.apache.tools.ant.Task를 상속받은 Ant Task 클래스를 작성한다.

   public class EgovJUnitExcelReportTask extends Task {


3. build.xml로부터 입력받을 Attribute를 Field로 선언하고 입력처리할 메소드를 작성한다. Attribute를 변수로 선언하고 setter를 만들어 두면 자동으로 값을 설정해준다.

   /** Excel 파일이 작성될 디렉토리 위치 */
   String todir;

   public void setTodir(String todir) {
       this.todir = todir;
   }
   . . . 중략 . . .


4. fileset 태그로부터 입력받아 생성할 FileSet에 대해 선언하고 입력처리할 메소드를 작성한다.

   List filesets = new ArrayList();

   public void addFileset(FileSet fileset) {
    filesets.add(fileset);
   }


5. public void execute() throws BuildException 메소드에서 처리할 기능을 작성한다.

egovtest-maven-plugin 프로젝트

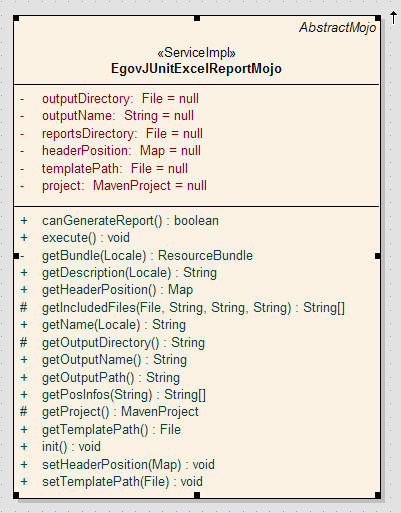

EgovJUnitExcelReportMojo 클래스는 다음과 같다.

EgovJUnitExcelReportMojo 클래스는 Maven에 egovtest라는 artifactID와 junit-xls라는 goal을 통해 엑셀 리포팅 기능을 제공하는 Plugin이다. Maven에 기능을 제공하는 Plug-in 또한 몇 가지 틀을 갖추면 작성할 수 있다. 자세한 내용은 http://maven.apache.org/plugin-developers/index.html 을 참조하기 바란다.

Maven Plugin Project 생성

• New Maven Project를 선택하고, archetype을 선택할 때 GroupID:org.apache.maven.archetypes, ArtifactID: maven-archetype-mojo를 선택하면 기본적인 구조를 만들어 준다.
• groupID, artifactID 정의 : maven-${prefix}-plugin이나 ${prefix}-maven-plugin 형태의 이름을 짓도록 한다. 이는 나중에 goal을 호출할 때 prefix를 이용하여 짧게 할 수 있게 해준다.
• pom.xml은 다음과 같이 정의된다.



  	<groupId>egovframework.dev</groupId>
  	<artifactId>egovtest-maven-plugin</artifactId>
  	<packaging>maven-plugin</packaging>
  	<version>1.0.0</version>
  	<name>egovtest-maven-plugin Maven Mojo</name>
  	<url>http://maven.apache.org</url>

    . . . 중략 . . .

  		<dependency>
  			<groupId>org.apache.maven.shared</groupId>
  			<artifactId>maven-plugin-testing-harness</artifactId>
  			<scope>test</scope>
  			<version>1.1</version>
  		</dependency>
  		<dependency>
  			<groupId>org.apache.maven</groupId>
  			<artifactId>maven-plugin-api</artifactId>
  			<version>2.0</version>
  		</dependency>


Mojo 클래스 작성

Mojo란 Maven Old Java Object의 약자로 Maven2의 goal을 의미하며, 자세한 내용은 http://maven.apache.org/guides/introduction/introduction-to-plugins.html 를 참조하기 바란다. Mojo를 작성하기 위해서는 미리 몇 가지를 정의해야 한다.

1. 본 Plugin을 사용하는 pom.xml에 설정할 내용을 정의한다. 특히, 디폴트 값과 입력받을 값이나 이름 등을 정의해둔다. - 엑셀 리포트 생성 샘플 참조
2. Mojo를 사용할 때 사용될 goal, phase, lifecycle : 이는 빌드 Lifecycle을 참조하기 바란다. 본 Mojo는 다음과 같이 정의하였다. 이 부분은 클래스 주석으로 정의하면 된다.

   /**
    * @goal junit-xls
    * @execute phase="test" lifecycle="egovtest"
    */


3. 클래스명을 정하고 (보통 Mojo를 끝에 붙인다.) org.apache.maven.plugin.AbstractMojo를 상속받는다. 이 상위 클래스를 상속받을 경우, pom.xml에서 <build>…</build> 항목 안에서 설정을 할 수 있다.

   import org.apache.maven.plugin.AbstractMojo;

   public class EgovJUnitExcelReportMojo extends AbstractMojo {}


4. 입력 받을 파라미터를 정의한다. 이 때 annotation을 사용하여 파라미터명, 디폴트값, 필수값 여부 등을 정의할 수 있다. 따라서 별도의 setter를 작성할 필요는 없다.

       /**
        * Excel 파일이 작성될 디렉토리 위치
        *
        * @parameter expression="${outputDirectory}"
        *            default-value="${project.build.directory}/egovtest"
        * @required
        */
       private File outputDirectory;

       /**
        * Excel 리포트 파일명
        *
        * @parameter expression="${outputName}" default-value="egovtest-junit.xls"
        * @required
        */
       private String outputName;

       /**
        * Excel 리포트 생성을 위한 JUnit Test 결과 XML 파일 위치
        *
        * @parameter expression="${reportsDirectory}"
        *            default-value="${project.build.directory}/surefire-reports"
        */
       // private File[] reportsDirectories;
       private File reportsDirectory;

       /**
        * Excel 리포트의 템플릿 리포트 파일의 각 헤더 위치 정보
        *
        * @parameter expression="${headerPosition}"
        */
       private Map headerPosition;

       /**
        * Excel 리포트의 템플릿 리포트 파일의 Full Path
        *
        * @parameter expression="${templatePath}"
        */
       private File templatePath;

       /**
        * Maven Project
        *
        * @parameter expression="${project}"
        * @required @readonly
        */
       private MavenProject project;


5. public void execute() 메소드에 주요 기능을 작성한다.

       public void execute() throws MojoExecutionException, MojoFailureException {
   ...
       }


확장 방안

주요 기능 확장

1. egovframework-dev-tst 프로젝트에 주요 기능을 작성하는 클래스를 추가한다.
2. 패키지명은 egovframework.dev.tst.report.emma와 같이 report 밑에 서브 패키지를 작성한다.
3. egovframework.dev.tst.report.junit 패키지의 클래스와 같이 VO 클래스, XMLParser, ReportParser, ExcelReportGenerator 등의 클래스를 기능에 맞게 작성한다.
4. Maven deploy를 통해 Nexus 서버에까지 deploy 한다.

Ant Task 추가

주요 기능을 작성하고 난 후 필요에 따라 Ant Task를 작성한다.

1. egovframework-dev-tst-ant 프로젝트에 Ant Task 클래스를 추가한다.
2. egovframework.dev.tst.report.ant 패키지 밑에 Egov<em>JUnit</em>ExcelReportTask와 같이 클래스명을 작성한다.
3. egovframework-dev-tst-ant 프로젝트 를 참조하여 Ant Task를 작성한다.

Maven Plugin 추가

주요 기능을 작성하고 난 후 필요에 따라 Maven Plugin을 작성한다.

1. egovtest-maven-plugin 프로젝트에 Mojo 클래스를 추가한다.
2. egovframework.dev.tst.mojo 패키지 밑에 Egov<em>JUnit</em>ExcelReportMojo와 같이 클래스명을 작성한다.
3. Mojo 클래스 작성 을 참조하여 Mojo 클래스를 작성한다. 이 때, goal만 재정의해서 작성하면 된다. 나머지는 기존 Mojo와 동일하게 쓰면 된다.

TestCase 설명

본 기능은 3개의 프로젝트가 모두 TDD(Test-driven Development) 방식으로 구현하고자 애썼다. 따라서, 구현 전에 작성했듯, 기능 구현 후에 작성했든 각 클래스에 대한 TestCase들을 작성해 두었고, 각 클래스가 처리해야 할 기능에 집중하여 테스트 코드를 작성하였다.

egovframework-dev-tst TestCase

egovframework-dev-tst 프로젝트의 TestCase는 주로 JUnit4와 Unitils를 이용한 일반적인 TestCase이다. 각 테스트 코드에서 사용하는 자료들은 resources 디렉토리에 위치한다. 특히 JUnitExcelReportGeneratorTest 클래스는 Apache POI를 사용하여 엑셀 파일이 잘 작성되고 스타일과 헤더값들이 제대로 작성되어 있는지 등을 테스트하는 내용까지 포함되어 있다.

egovframework-dev-tst-ant TestCase

egovframework-dev-tst-ant 패키지의 TestCase는 Ant Task를 테스트하기 위한 테스트 코드이다. Ant에서는 Task를 테스트할 수 있도록 JUnit 3.8을 확장한 Test Framework을 제공한다. 이를 통해 build.xml에 설정한 내용이 제대로 수행되는지 확인해 볼 수 있다.

1. 테스트할 build.xml을 작성한다. - 작성 방법은 일반 build.xml 작성과 동일하다. 소스를 직접 참조한다.
2. org.apache.tools.ant.BuildFileTest를 상속하여 TestCase를 작성한다.

   import org.apache.tools.ant.BuildFileTest;

   public class JUnitExcelReportTaskTest extends BuildFileTest


3. 테스트할 build.xml을 읽어 들여 가상의 프로젝트를 구성한다.

   public void setUp() throws Exception {
       configureProject(TestUtil.getBaseDirString(this.getClass()) + "/unit/egovtest-excel-test/build.xml");
   }


4. org.apache.tools.ant.BuildFileTest에서 정의한 다양한 메소드를 활용하여 테스트 코드를 작성한다.

egovtest-maven-plugin TestCase

Mojo를 작성할 때도 pom.xml을 테스트할 수 있는 기반을 제공해 준다.

1. 테스트할 pom.xml을 작성한다.
2. org.apache.maven.plugin.testing.AbstractMojoTestCase 클래스를 상속받아 TestCase를 작성한다.

   import org.apache.maven.plugin.testing.AbstractMojoTestCase;

   public class JUnitExcelReportMojoTest extends AbstractMojoTestCase {}


참고자료

• Apache POI : http://poi.apache.org/
  • Busy Developers’ Guide to HSSF and XSSF Features : http://poi.apache.org/spreadsheet/quick-guide.html
• Custom Ant Task 작성
  • Apache Ant Manual : http://ant.apache.org/manual/
  • Introduction to Custom Ant Tasks : http://www.developer.com/java/article.php/3630721
  • More on Custom Ant Tasks : http://www.developer.com/java/article.php/3636196
• Maven Home : http://maven.apache.org/
  • Write Maven Plugins : http://maven.apache.org/plugin-developers/index.html
• 테스트 결과 Excel 리포트
