센터 컷(CenterCut) 소개
개요
전자정부 표준프레임워크에서의 큐(Queue)를 사용하여 대용량 데이터 처리를 위해 센터 컷 방식의 배치 작업수행을 위한 가이드를 제공한다.
센터컷 가이드 구조
Unordered List Item기본적으로 센터컷의 구조는 큐(Queue)를 이용하는 부분을 제외하고는 배치 프로그램과 유사하다.
Unordered List Item처음 ItemReader를 사용하여 데이터를 읽고 큐에 넣은 Center-Cut Reading Step과, 읽어온 데이터를 가공 후 QueueSender를 통해 Queue에 넣는 구조이다.

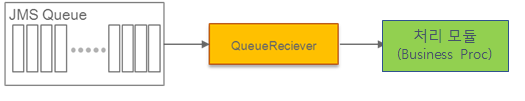

Center-Cut Process Step은 큐에서 들어온 데이터를 읽고 처리 모듈(Busineess Proc)를 활용하여 데이터를 처리하는 구조이다.
[참고] QueueSender, QueueReciever만 센터컷을 위해 추가되는 모듈을 가이드하며, 나머지는 배치와 동일하다.
센터 컷의 가이드 기본 구성

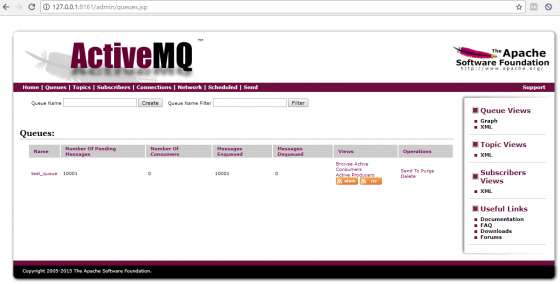

Queue를 사용한 센터 컷 배치 처리를 위하여 Apache ActiveMQ를 활용한다. 현재 가이드의 ActiveMQ의 버전은 apache-activemq-5.15.1이며, 관련 프로그램 및 활용 방법은 아래의 ActiveMQ에서 확인할 수 있다. Apache ActiveMQ ActiveMQ를 설치 및 실행 후, http:localhost:8161에서 실행 확인을 할 수 있으며, 관리자 계정(admin/admin) 로그인 후 Queue 메뉴에서 현재 큐의 사황을 확인 할 수 있다.
구성 된 ActiveMQ를 활용하여 1개의 배치 Job과 2개의 Step(QueueSender, QueueProc)를 처리하는 가이드 예제를 활용한다.
가이드 예제의 기본 구성
- 큐서버(ActiveMQ)의 접속 Url 등록 : batch.properties에 batch.queue.url에 기술 (예:127.0.0.1:61616)
- 배치 Job 설정 : centerCutJob.xml에 1개의 Job과 2개의 Step의 빈 설정
<job id="centerCutJob" parent="eGovBaseJob" xmlns="http://www.springframework.org/schema/batch">
<step id="stepQueueSender" next="stepQueueProc">
<tasklet ref="taskletQueueSender" />
</step>
<step id="stepQueueProc">
<tasklet ref="taskletQueueProc" />
</step>
</job>
<bean id="taskletQueueSender" class="egovframework.rte.bat.centercut.TaskletQueueSender" scope="step">
</bean>
<bean id="taskletQueueProc" class="egovframework.rte.bat.centercut.TaskletQueueProc" scope="step">
</bean>
- 테스트 파일 : EgovCenterCutJobRunnerTest.java파일을 실행하여 테스트를 진행한다.
QueueSender
TaskletQueueSender를 통하여 10,000개의 임의 데이터를 전송하고 endSender를 통하여 end message를 전송한다. (총 전송되는 메시지는 10,000개 메시지와 1개의 end message를 전송)
- 10,000개 임의 데이터 전송
public RepeatStatus execute(StepContribution contribution,
ChunkContext chunkContext) throws Exception {
LOGGER.debug("TaskletQueueSender execute START ===");
QueueSenderFactory qf = new QueueSenderFactory("test_queue");
TextMessage txMessage = qf.getMessage();
MessageProducer sender = qf.getSender();
qf.setRemove(true);
for(int i=0; i<10000; i++){
LOGGER.debug("Send Value : " + i );
txMessage.setText(String.valueOf(i));
sender.send(txMessage);
senderCount++;
}
qf.endSender(sender);
// * 오류로 주석처리
qf.close();
// LOGGER를 사용하는 것과 달리 MessageFormatter를 사용할 경우 Log 레벨과 상관 없이 결과를 로그에 기록함.
// 따라서 개발/운영계에 로그레벨이 달라지는 경우에도 출력을 보장함
LOGGER.debug("########## Center-Cut Result ##########");
LOGGER.debug("## Sender Count : " + senderCount);
LOGGER.debug("########################################");
return RepeatStatus.FINISHED;
}
- qf.endSender를 통하여 end message 전송
public void endSender(MessageProducer sender) throws Exception {
TextMessage message = session.createTextMessage();
setRemove(true);
message.setText("End Of QUEUE"); //end message
sender.send(message);
}
- 전송 결과 (console출력)
xxxx-xx-xx 11:20:16,566 DEBUG [egovframework.rte.bat.centercut.TaskletQueueSender] Send Value : 9989
xxxx-xx-xx 11:20:16,566 DEBUG [egovframework.rte.bat.centercut.TaskletQueueSender] Send Value : 9990
xxxx-xx-xx 11:20:16,566 DEBUG [egovframework.rte.bat.centercut.TaskletQueueSender] Send Value : 9991
xxxx-xx-xx 11:20:16,566 DEBUG [egovframework.rte.bat.centercut.TaskletQueueSender] Send Value : 9992
xxxx-xx-xx 11:20:16,566 DEBUG [egovframework.rte.bat.centercut.TaskletQueueSender] Send Value : 9993
xxxx-xx-xx 11:20:16,566 DEBUG [egovframework.rte.bat.centercut.TaskletQueueSender] Send Value : 9994
xxxx-xx-xx 11:20:16,566 DEBUG [egovframework.rte.bat.centercut.TaskletQueueSender] Send Value : 9995
xxxx-xx-xx 11:20:16,566 DEBUG [egovframework.rte.bat.centercut.TaskletQueueSender] Send Value : 9996
xxxx-xx-xx 11:20:16,567 DEBUG [egovframework.rte.bat.centercut.TaskletQueueSender] Send Value : 9997
xxxx-xx-xx 11:20:16,567 DEBUG [egovframework.rte.bat.centercut.TaskletQueueSender] Send Value : 9998
xxxx-xx-xx 11:20:16,567 DEBUG [egovframework.rte.bat.centercut.TaskletQueueSender] Send Value : 9999
xxxx-xx-xx 11:20:16,570 DEBUG [org.apache.activemq.transport.tcp.TcpTransport] Stopping transport tcp:///127.0.0.1:61616
xxxx-xx-xx 11:20:26,574 DEBUG [egovframework.rte.bat.queue.QueueRemover] >>>>> amqJmxUrl = service:jmx:rmi:///jndi/rmi://localhost:1099/jmxrmi
xxxx-xx-xx 11:20:26,725 DEBUG [egovframework.rte.bat.queue.QueueRemover] >>>>> init MBeanServerConnection connection = javax.management.remote.rmi.RMIConnector$RemoteMBeanServerConnection@3bcd426c
xxxx-xx-xx 11:20:26,725 DEBUG [egovframework.rte.bat.queue.QueueRemover] >>>>> queue remove - clientServiceName = org.apache.activemq:type=Broker,brokerName=localhost
xxxx-xx-xx 11:20:26,728 DEBUG [egovframework.rte.bat.queue.QueueRemover] >>>>> ConsumerCount = 0
xxxx-xx-xx 11:20:26,728 DEBUG [egovframework.rte.bat.queue.QueueRemover] >>>>> queue remove - clientServiceName = org.apache.activemq:type=Broker,brokerName=localhost
xxxx-xx-xx 11:20:26,728 DEBUG [egovframework.rte.bat.queue.QueueRemover] >>>>> queue remove - queueName = test_queue
xxxx-xx-xx 11:20:26,728 DEBUG [egovframework.rte.bat.queue.QueueRemover] >>>>> queue remove - operationName = removeQueue
xxxx-xx-xx 11:20:26,738 DEBUG [egovframework.rte.bat.centercut.TaskletQueueSender] ########## Center-Cut Result ##########
xxxx-xx-xx 11:20:26,738 DEBUG [egovframework.rte.bat.centercut.TaskletQueueSender] ## Sender Count : 10000
xxxx-xx-xx 11:20:26,738 DEBUG [egovframework.rte.bat.centercut.TaskletQueueSender] ########################################
Queue Process
또한, 전자정부 표준프레임워크는 TaskletQueueProc를 통하여 10,000개의 데이터를 전송받아 처리하면서, end message를 통하여 배치 처리를 종료한다. (총 10,000개 메시지를 처리하고 1개의 end message를 통하여 완료한다.)
- 10,000개를 Queue에서 받기
public RepeatStatus execute(StepContribution contribution,
ChunkContext chunkContext) throws Exception {
LOGGER.debug("TaskletQueueProc execute START ===");
QueueReceiverFactory qf = new QueueReceiverFactory("test_queue");
MessageConsumer receiver = qf.getReceiver();
LOGGER.debug("=====>>>>> Start");
while (true){
textMessage = (TextMessage)receiver.receive();
if(textMessage.getText().equals("End Of QUEUE")){
LOGGER.debug("**********Receive End Message: " + textMessage.getText());
qf.sessionCommit();
break;
}
LOGGER.debug("Receive Message: " + textMessage.getText());
qf.sessionCommit();
recieveCount++;
}
qf.close();
LOGGER.debug("########## Center-Cut Result ##########");
LOGGER.debug("## Recieve Count : " + recieveCount);
LOGGER.debug("########################################");
return RepeatStatus.FINISHED;
}
- 전송 결과 (console출력)
xxxx-xx-xx 11:45:27,042 DEBUG [egovframework.rte.bat.centercut.TaskletQueueProc] Receive Message: 9997
xxxx-xx-xx 11:45:27,042 DEBUG [org.apache.activemq.ActiveMQSession] ID:DESKTOP-NV1780L-60402-1518144303940-3:1:1 Transaction Commit :TX:ID:DESKTOP-NV1780L-60402-1518144303940-3:1:9998
xxxx-xx-xx 11:45:27,042 DEBUG [org.apache.activemq.TransactionContext] Commit: TX:ID:DESKTOP-NV1780L-60402-1518144303940-3:1:9998 syncCount: 1
xxxx-xx-xx 11:45:27,043 DEBUG [org.apache.activemq.TransactionContext] Begin:TX:ID:DESKTOP-NV1780L-60402-1518144303940-3:1:9999
xxxx-xx-xx 11:45:27,043 DEBUG [egovframework.rte.bat.centercut.TaskletQueueProc] Receive Message: 9998
xxxx-xx-xx 11:45:27,043 DEBUG [org.apache.activemq.ActiveMQSession] ID:DESKTOP-NV1780L-60402-1518144303940-3:1:1 Transaction Commit :TX:ID:DESKTOP-NV1780L-60402-1518144303940-3:1:9999
xxxx-xx-xx 11:45:27,043 DEBUG [org.apache.activemq.TransactionContext] Commit: TX:ID:DESKTOP-NV1780L-60402-1518144303940-3:1:9999 syncCount: 1
xxxx-xx-xx 11:45:27,044 DEBUG [org.apache.activemq.TransactionContext] Begin:TX:ID:DESKTOP-NV1780L-60402-1518144303940-3:1:10000
xxxx-xx-xx 11:45:27,044 DEBUG [egovframework.rte.bat.centercut.TaskletQueueProc] Receive Message: 9999
xxxx-xx-xx 11:45:27,044 DEBUG [org.apache.activemq.ActiveMQSession] ID:DESKTOP-NV1780L-60402-1518144303940-3:1:1 Transaction Commit :TX:ID:DESKTOP-NV1780L-60402-1518144303940-3:1:10000
xxxx-xx-xx 11:45:27,044 DEBUG [org.apache.activemq.TransactionContext] Commit: TX:ID:DESKTOP-NV1780L-60402-1518144303940-3:1:10000 syncCount: 1
xxxx-xx-xx 11:45:27,045 DEBUG [org.apache.activemq.TransactionContext] Begin:TX:ID:DESKTOP-NV1780L-60402-1518144303940-3:1:10001
xxxx-xx-xx 11:45:27,045 DEBUG [egovframework.rte.bat.centercut.TaskletQueueProc] **********Receive End Message: End Of QUEUE
xxxx-xx-xx 11:45:27,045 DEBUG [org.apache.activemq.ActiveMQSession] ID:DESKTOP-NV1780L-60402-1518144303940-3:1:1 Transaction Commit :TX:ID:DESKTOP-NV1780L-60402-1518144303940-3:1:10001
xxxx-xx-xx 11:45:27,045 DEBUG [org.apache.activemq.TransactionContext] Commit: TX:ID:DESKTOP-NV1780L-60402-1518144303940-3:1:10001 syncCount: 1
xxxx-xx-xx 11:45:27,050 DEBUG [org.apache.activemq.ActiveMQMessageConsumer] remove: ID:DESKTOP-NV1780L-60402-1518144303940-3:1:1:1, lastDeliveredSequenceId:60066
xxxx-xx-xx 11:45:27,052 DEBUG [org.apache.activemq.transport.tcp.TcpTransport] Stopping transport tcp:///127.0.0.1:61616
xxxx-xx-xx 11:45:27,052 DEBUG [egovframework.rte.bat.centercut.TaskletQueueProc] ########## Center-Cut Result ##########
xxxx-xx-xx 11:45:27,052 DEBUG [egovframework.rte.bat.centercut.TaskletQueueProc] ## Recieve Count : 10000
xxxx-xx-xx 11:45:27,052 DEBUG [egovframework.rte.bat.centercut.TaskletQueueProc] ########################################
