배치 실행환경 소개

개요

전자정부 표준프레임워크에서 대용량 데이터 처리 지원을 위해 작업 수행, 결과 관리, 스케줄링 관리 기능을 제공한다.

목표

배치 실행환경은 대용량 데이터 처리를 위한 기반 환경을 제공함으로써 배치 실행에 필요한 핵심 기능을 제공한다.

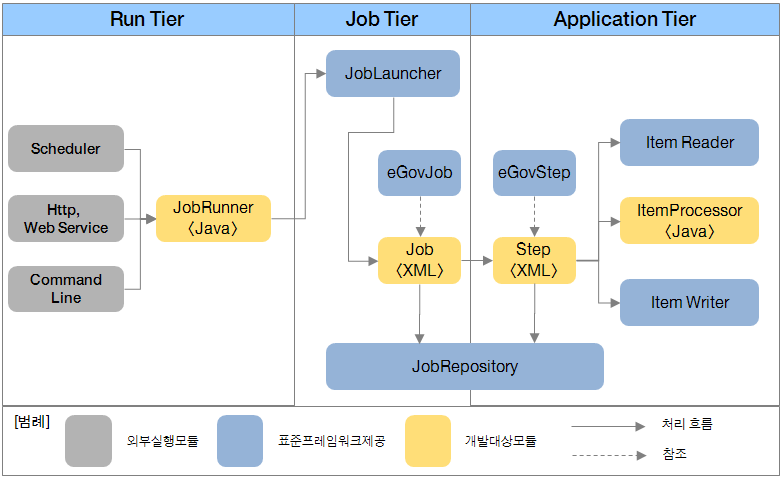

배치 실행환경 수행 과정

전자정부 표준프레임워크 실행환경에 추가된 배치 실행환경은 3-Tier(Run, Job, Application Tier)로 구성되며, 대용량 데이터 처리를 위한 기반 환경을 제공한다.

Run Tier

Run Tier는 배치 응용 프로그램의 실행을 담당한다. 실행 방식에 따라 Scheduler, Http/Web service, CommandLine으로 나눌 수 있다.

✔ Spring 배치에서는 Scheduler 실행을 위해 Quartz나 Cron을 이용하도록 권고하고 있다.

Run Tier에서의 동작 순서는 다음과 같다:

1. Job Configuration은 XML 형태로, Job을 수행하는 데 필요한 설정 정보를 담고 있다.
2. Scheduler, Http/Web service, CommandLine 등의 외부 모듈이 JobRunner를 호출한다.
3. JobRunner는 JobLocator(JobExplorer)를 통해 Job Configuration에 등록된 Application Context 정의를 참조하여, Job Tier의 JobLauncher가 Job을 실행할 수 있도록 정보를 전달한다.

Job Tier

Job Tier는 전체적인 Job 수행을 책임지며, 각 Step을 지정된 상태와 정책에 따라 순차적으로 수행한다.

Job Tier에서의 동작 순서는 다음과 같다:

1. eGovJob과 eGovStep은 각각 Spring 배치의 Job과 Step을 참조한 것으로, XML 형태로 작성되어 있다.
2. JobLauncher는 JobRunner로부터 전달받은 Job 설정 정보와 정의된 내용을 바탕으로 실제 Job을 수행한다.
3. JobRepository는 수행되는 Job의 정보를 담고 있으며, Job 수행 단계에 따라 상태 정보를 저장한다.

Application Tier

Application Tier는 Job과 Step을 수행하는 데 필요한 컴포넌트로 구성된다.

Application Tier에서의 동작 순서는 다음과 같다:

1. eGovStep은 Spring 배치의 Step을 참조한 것으로, XML 형태로 기술되어 있다. 하나의 Job은 하나 혹은 여러 Step으로 구성된다.
2. eGovStepReader / eGovStepWriter는 Spring Batch의 ItemReader / ItemWriter를 참조한 것으로, 일반적인 Step 동작에 필수적이다.
3. Step은 ItemReader를 이용해 File/DB에서 데이터를 읽고, ItemProcessor로 데이터를 가공한 후, ItemWriter를 통해 가공된 데이터를 다시 File/DB로 쓴다.

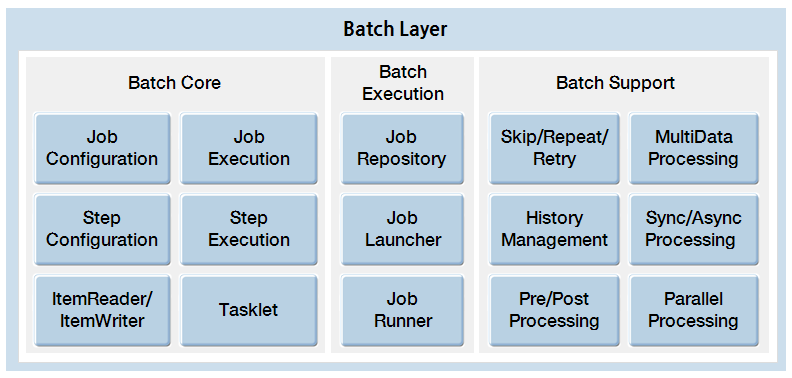

배치 실행환경 기술 요소 구성

전자정부 표준프레임워크 실행환경에 포함된 대용량 데이터 처리 계층은 Job 구조를 정의하는 Batch Core, Job 실행을 지원하는 Batch Support, 다양한 실행환경을 지원하는 Batch Execution으로 구성되어 있다. 배치 실행환경의 기술 요소와 기능은 다음 그림과 같다.

배치 실행환경 지원

• SQLite ↑
  SQLite를 사용한 경량화된 Repository 사용법을 설명한다.

• Logback logging ↑
  SQLite를 사용한 경량화된 로깅 처리의 기본 사용법을 설명한다.
